校验过程中允许您为机器校验灯。灯校验可以确保照明范围是线性的，这样在硬件的能力范围内缩放单元缩放放大倍率（像素大小）时不会显著改变零件上的照明。
这时必须校验您的光学系统的照明：
无论您何时修改或替换灯，必须重新校验灯。
无论何时您对房间内的照明作出显著的变更。
周期性的贯穿灯的生命周期。
当您更改亮度或获取相机设置时。
当光学设备被替换时。
当缩放单元被修理时。
当相机被替换时。
校验"校验光学设备"之前必须校验同心校验/等焦校验，因为这是校验必须的。
要校验灯，请执行以下步骤：
在校验测头对话框的下拉列表中选择校验照明。
单击校验以显示校验照明对话框，而且每个灯的校验数据也会显示在括号中。如果您尚未对灯进行校验，括号的中的文字将显示“未校验”。

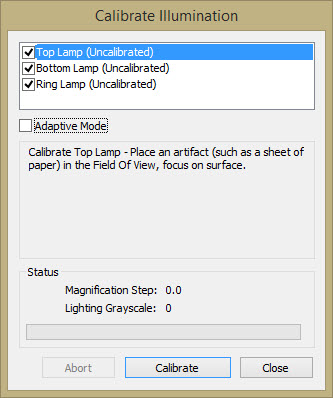

校验照明对话框
选择需要校验的灯旁边的复选框。
根据灯的类型准备校验：
子工作台（底/轮廓）灯在校验时，需要在保持图像对焦到工作台的情况下清除工作台。
顶（表面/环形）灯在校验时，需要在保持图像对焦到工作台的情况下，有一个制品或一片纸位于视野当中。
若需要，标记自适应模式复选框，对校验过程应用自适应校验模式。

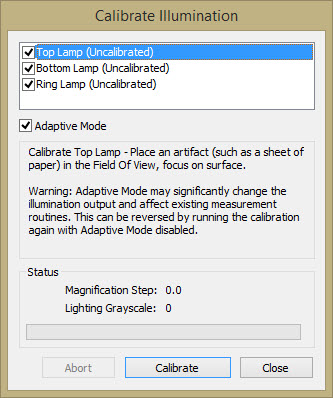

已标记“自适应模式”复选框的“校验照明”对话框
“自适应校验”模式可能会导致现有测量例程出现问题。若没有“自适应校验”模式，某些硬件配置的层将不一致。在相机上看到的实际照明与命令值不匹配。在“自适应校验”模式进行照明校验后，在相机中看到的机器照明将与命令值匹配。
点击校验。校验过程开始。这个过程需要花费几分钟。
在校验带有缩放单元的系统时，正如放大倍数步骤值所显示的，PC-DMIS 影像测量选择不同放大倍数用于照明测量。此值显示当前放大倍数，并与测头工具框中的放大倍数选项卡中显示的值相对应。
校验也会设置对应在不同放大倍数不同命令的照明的照明强度。光亮刻度指明了照明的强度。该值的范围从0（黑）到100（白）。

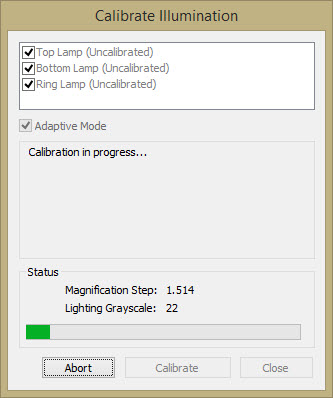

校验照明 - 进行中
校验完成后，校验照明对话框会显示每个已校验的灯的新数据。
PC-DMIS 完成校准过程后，单击关闭按钮或重复步骤 3 到 6 以校准另一个灯。
放弃按钮只会在校验时出现。该按钮会停止校验，放弃过程中收集的所有数据，并为当前灯的已存在校验文件恢复状态。
