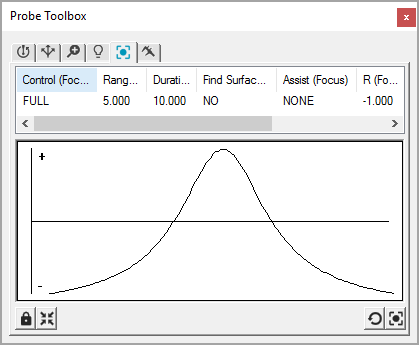

测头工具箱显示聚焦选项卡，聚焦图结果不佳。
良好的聚焦图将会显示圆滑的曲线，形状和倒置的 U 类似。
通过聚焦选项卡，您可以在零件上由“图形显示”窗口定义的矩形区域内执行一个即时聚焦。本软件在您使用此选项时不生成任何测量例程命令。
要执行聚焦，使用此窗口中的影像选项卡在所需的零件部分上移动或调整矩形目标，然后选择一个聚焦按钮。测量机将聚焦目标的指定区域，并在影像选项卡上将最佳聚焦位置显示为重叠，同时在图中显示聚焦曲线。
如果您选择了双重通过，最初的通过不显示在图形中，只显示第二次通过。
为了实现最佳聚焦精度和可重复性，聚焦必须在可用的最高放大倍率下执行。
您可以在触测目标选项卡中设置特定的特征聚焦参数，然后选择聚焦参数设置。请参见“测头工具箱：触测目标选项卡”。
影像标签上显示的警告和错误将指示聚焦成功并提供回馈。
如果给出了警告前缀，聚焦值已经计算，但是精确度可以通过考虑警告文本加以改进。它会警告速度是否过快，聚焦矩形是否太小，或放大倍率是否不够高。
如果给出错误前缀，则焦点计算失败。PC-DMIS 影像测量将焦点计算值恢复到先前的焦点位置。
