(Este elemento pertenece al cuadro de diálogo Utilidades de sonda, al que se accede a través de Insertar | Definición del hardware | Sonda.)
El botón Configurar del cuadro de diálogo Utilidades de sonda abre el cuadro de diálogo Configurar sonda.

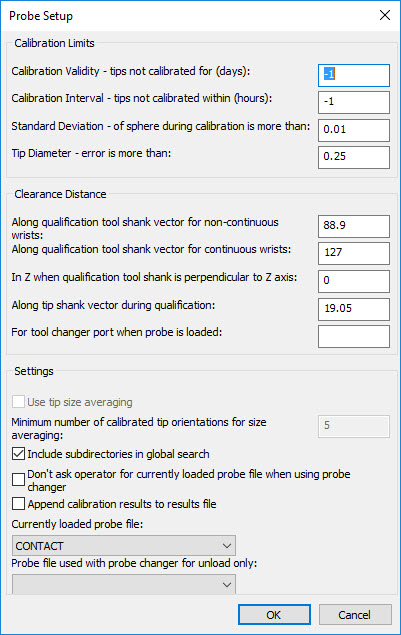

Cuadro de diálogo Configurar sonda
Con este cuadro de diálogo se puede personalizar aún más los valores de sonda. PC-DMIS utiliza la mayoría de estos valores globalmente para todos los archivos de sonda. No obstante, tenga en cuenta que la casilla de verificación Utilizar promediado de tamaño de punta solo se aplica al archivo de sonda actual.
Puede utilizar las opciones de este cuadro de diálogo para cambiar o seleccionar la siguiente información:
Límites de calibración
El comando Comprobar límites de calibración comprueba los límites de calibración para todas las puntas que se utilizan en la rutina de medición activa. El comando también comprueba los límites cuando abre la rutina de medición o edita el archivo de sonda. PC-DMIS le avisa si algún valor está por encima de un límite.
Para obtener más información sobre este comando, consulte el tema "Acerca de Comprobar límites de calibración" en la documentación de los módulos del juego de herramientas (Toolkit Modules) de PC-DMIS.
Puede establecer cuatro tipos de límites de calibración:
Validez de la calibración: puntas sin calibrar durante (días): Este elemento establece el límite para el número de días durante los que puede utilizar una punta después de la calibración. Si no desea recibir este aviso, establezca el elemento en un número negativo. El valor por omisión es -1.
Intervalo de calibración: puntas sin calibrar en (horas): Este elemento establece el límite para el intervalo de tiempo en horas dentro del cual deberían calibrarse todas las puntas de la rutina de medición activa. Si no desea recibir este aviso, establezca el elemento en un número negativo. El valor por omisión es -1.
Desviación estándar de la esfera durante la calibración es mayor que:: Este elemento establece el límite para la desviación estándar para aceptar la calibración de puntas. Durante la calibración de puntas, PC-DMIS calcula la desviación estándar para la medición de la esfera. Las unidades de medida son las mismas que las que utiliza la rutina de medición.
Diámetro de punta: el error es mayor que: Este elemento establece el límite para la desviación del diámetro de la punta respecto de su valor nominal. Durante la calibración de puntas, PC-DMIS calcula el diámetro de las puntas para la medición. Las unidades de medida son las mismas que las que utiliza la rutina de medición.
Distancia de seguridad
Sobre el vector del vástago de la herramienta de cualificación para pulsos discontinuos:: Este elemento define la distancia que se aleja la máquina de la herramienta de cualificación en la dirección del vector del vástago. Durante la calibración este elemento es útil para evitar colisiones con la herramienta cuando PC-DMIS cambia a un nuevo ángulo de punta AB. Las unidades de medida son las mismas que las que utiliza la rutina de medición.
Sobre el vector del vástago de la herramienta de cualificación para pulsos continuos:: Este elemento define la distancia que se aleja la máquina de la herramienta de cualificación en la dirección del vector del vástago. Este ajuste es el mismo que en el valor anterior, pero para pulsos continuos. Dado que los pulsos continuos son algo más grandes, necesitan más distancia de seguridad. Las unidades de medida son las mismas que las que utiliza la rutina de medición.
En Z cuando el vástago de la herramienta de cualificación es perpendicular al eje Z: Este elemento define la distancia de seguridad en el eje Z cuando el vástago de la herramienta de cualificación es perpendicular al eje Z. Si la herramienta de cualificación está montada en un vástago, algunas veces necesita un movimiento adicional sobre plano de seguridad en Z, especialmente en máquinas de brazo horizontal, para evitar colisiones. Las unidades de medida son las mismas que las que utiliza la rutina de medición.
Sobre el vector del vástago de la punta durante la cualificación: Este elemento define una distancia de seguridad que se agrega al movimiento de retracción durante la cualificación y que se basa el diámetro de la herramienta. Si no desea una retracción de ni siquiera ese valor base del diámetro de la herramienta, puede establecer este valor en un número negativo y crear así un offset para la pieza igual a esta distancia de retracción.
Este elemento establece el valor para la entrada AutoQualClearanceTipDirection ubicada en la sección User_Option del Editor de la configuración de PC-DMIS. El valor por omisión es 0,75 pulgadas (19,05 mm). Las unidades de medida son las mismas que las que utiliza la rutina de medición.
Para puerto del cambiador de herramientas cuando la sonda está cargada: Este elemento define una distancia de seguridad del puerto específico de la sonda que prevalece sobre las distancias de seguridad del puerto definidas en el cambiador de sondas. Si utiliza este elemento, no tendrá que actualizar continuamente las distancias de seguridad de los puertos en el cambiador de sondas cuando cambie entre rutinas de medición con diferentes configuraciones de sonda para un puerto determinado.
Consulte el tema "Usar distancias de seguridad de puerto específicas de la sonda" en el capítulo "Definir el hardware".
Configuración
Utilizar promediado de tamaño de punta: Esta casilla de verificación determina si es necesario el promediado del tamaño de la punta.
Número mínimo de orientaciones de puntas calibradas para calcular promedio de tamaño: Este elemento define el número mínimo de orientaciones de puntas calibradas válidas que deben existir para calcular el promedio. El valor por omisión es 5 y no puede ser nunca inferior a 2. Este elemento establece el valor para la entrada MinimumTipOrientationsForSizeAveraging de la sección USER_Probecal del Editor de la configuración de PC-DMIS.
La opción Utilizar promediado de tamaño de punta promedia el tamaño de la punta calibrada para todos los ángulos de punta AB que se utilizan para una punta física.
Normalmente, cuando se calibra una punta física a un ángulo de punta AB específico, los resultados de calibración contienen el tamaño de la punta medida cuando se calibra a ese ángulo. Estos tamaños de punta almacenados pueden variar ligeramente, aunque todos utilicen la misma punta física.
En algunos casos muy específicos, seleccione esta casilla de verificación para mejorar la exactitud general de medición.
Esta opción no se recomienda para un uso general. Por lo general, solo deberá seleccionar esta casilla de verificación si así lo aconseja el fabricante de la máquina para su configuración específica. Un mal uso podría provocar la pérdida de exactitud.
Si selecciona esta casilla, ocurre lo siguiente:
Una vez que PC-DMIS completa una calibración dada, promedia el tamaño de la punta para todos los ángulos de punta AB calibrados de esa misma punta física, sin importar si los había incluido o no en la misma calibración.
PC-DMIS excluye los ángulos de punta AB no calibrados que utilizan esa misma punta del cálculo del promedio.
PC-DMIS excluye todos los ángulos de punta AB de la calibración actual que superen los límites de aviso para la desviación estándar o de tamaño de los valores nominales del cálculo del promedio. Sin embargo, su tamaño sigue estableciéndose en el valor medio calculado para esa punta física.
Por omisión, debe tener al menos cinco ubicaciones de punta calibradas de forma válida antes de que se produzca el promediado de tamaño. Puede utilizar la entrada MinimumTipOrientationsForSizeAveraging en la sección USER_ProbeCal del Editor de la configuración de PC-DMIS para especificar otro número mínimo, pero debe tener como mínimo dos.
Incluir subdirectorios en búsqueda global: Si selecciona esta casilla de verificación, la búsqueda Utilizadas globalmente incluye subdirectorios. Consulte "Utilizadas globalmente".
No solicitar archivo de la sonda actualmente cargada al utilizar un cambiador de sondas: La primera vez que se inicia PC-DMIS, éste no sabe qué puede haber ocurrido en la máquina mientras no se estaba ejecutando. Por omisión, le pide que confirme o seleccione la sonda cargada actualmente antes de que intente el primer cambio tras el arranque. Si selecciona esta casilla de verificación, PC-DMIS entiende que la última sonda cargada conocida sigue siendo correcta, y no le solicita confirmación.
Agregar los resultados de la calibración al archivo de resultados: Este elemento determina si los datos del informe de calibración existentes se sobrescriben o se anexan durante la próxima calibración.
Archivo de sonda actualmente cargado:: Si está utilizando un cambiador de sondas, PC-DMIS necesita saber qué es lo que debe soltarse en primer lugar (si se da el caso). Para suministrar esa información, esta lista contiene lo que está cargado actualmente en la máquina y le permite especificarlo manualmente.
Archivo de sonda usado con cambiador de sondas para descarga únicamente: Esta lista permite elegir un archivo de sonda ficticio usado para forzar una descarga de la sonda actual sin cargar una sonda nueva del cambiador de sondas. Consulte el tema "Para abandonar una sonda sin tomar una sonda nueva" en el capítulo "Definir el hardware".
