El sensor láser escanea la longitud del cono. Se mueve en la dirección del vector del cono. El láser debe estar casi perpendicular a ese vector.
1 - El vector del elemento.
2 - Las líneas de escaneado del elemento o haces láser son perpendiculares al vector del elemento.
3 - La dirección del escaneado sigue el vector del elemento.
Cuando se realiza un escaneado láser de un elemento con un pulso Tesastar, la mejor dirección de escaneado puede ser a lo largo del vector del elemento o la normal con respecto al elemento. Esto, sin embargo, depende de la capacidad del cabezal para girar a un ángulo que permita escanear en una dirección normal con respecto a la orientación del haz.
Mediciones de un resalte
Escaneado único
Ajuste la ventana de procesamiento en la vista de láser para incluir tanta parte de la superficie de cono como sea posible. El plano de Laser debe estar aproximadamente a 30-60 grados respecto al eje del cono. El escaneado debe capturar la región en el plano base del resalte en el que está montado el cono.
Escaneado láser de una sola pasada en el cono de resalte
Más:

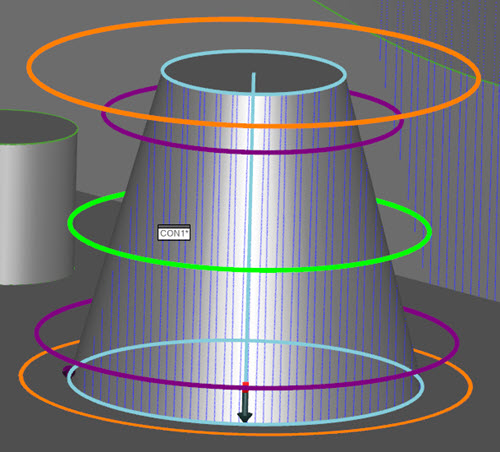

Creación de ruta de ejemplo para elemento de láser Cono medido directamente cuando se utiliza Pulso automático:
