Mediciones de un cilindro
Ajuste la ventana de procesamiento en la vista de Láser para incluir tanta parte de la superficie cilíndrica como sea posible. El plano de láser debe ser más o menos normal respecto al eje del cilindro (desviación <30 grados). En función del diámetro del cilindro, PC-DMIS toma una de estas rutas al realizar la medición:
Ruta 1: Escaneado único
Cilindros con un diámetro más pequeño que la parte utilizable del haz. A es el movimiento de escaneado.
Ruta 2: Varios escaneados
Cilindros con un diámetro más grande que la parte utilizable del haz
Cuando se realiza un escaneado láser de un elemento con un pulso Tesastar, la mejor dirección de escaneado puede ser a lo largo del vector del elemento o la normal con respecto al elemento. Esto, sin embargo, depende de la capacidad del cabezal para girar a un ángulo que permita escanear en una dirección normal con respecto a la orientación del haz.
Mediciones de un resalte
Escaneado único
Ajuste la ventana de procesamiento en la vista de Láser para incluir tanta parte de la superficie cilíndrica como sea posible. El plano de láser debe estar aproximadamente a 30-60 grados respecto al eje del cilindro. El escaneado debe capturar la región en el plano base del resalte en el que está montado el cilindro.
Escaneado láser de una sola pasada en el cilindro de resalte

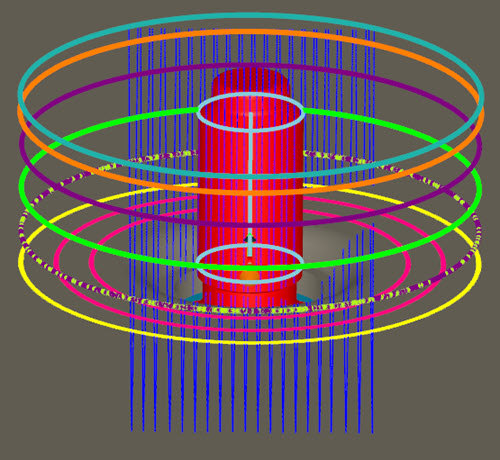

Creación de ruta de ejemplo para elemento de láser Cilindro medido directamente cuando se utiliza Pulso automático:
