Área Conversión a puntos
El área Conversión a puntos del cuadro de diálogo Escaneado permite crear comandos Punto de láser. Los comandos comienzan desde los puntos que conforman el escaneado.
Lista Tipo de contacto
El valor por omisión es Ningún punto.
Para un escaneado de perímetro, puede seleccionar tanto Punto de superficie como Punto de borde en la lista. Para todos los tipos de escaneado restantes, puede seleccionar solamente Punto de superficie.
Los puntos se recopilan en un comando GRUPO contraído. El nombre del comando incluye el nombre del escaneado relacionado, la nube de puntos asociada a él y la ID de punto precedida de "Borde" (si ha seleccionado Punto de borde).
Texto del modo Comando para un grupo de punto de superficie
A continuación se proporciona un ejemplo de comando GRUPO contraído en el que se recopilan puntos de superficie:
NDP = NDP/DATOS,TAMAÑO TOTAL=468492,TAMAÑO REDUCIDO=468492, BUSCARNOMS=NO,REF,SCN1,, SCN1 = ELEM/ESCANEAR,PERÍMETRO,NÚMERO DE CONTACTOS=4, MOSTRAR CONTACTOS=NO,MOSTRAR TODOS PARÁMS=NO,IDNUBEPUNTOS=NDP MED/ESCANEADO ESCANEADO BASE/PERÍMETRO,NÚMERO DE CONTACTOS=4, MOSTRAR CONTACTOS=NO,MOSTRAR TODOS PARÁMS=NO TERMINAR ESCANEADO TERMINARMED/ SCN1_NDP_PNT_GRP1=GRUPO/MOSTRAR TODOS PARÁMS=NO CONTROL DE EJECUCIÓN=SEGÚN SELECCIÓN FINGRUPO/ID=SCN1_GRP1
A continuación se proporciona un ejemplo de comando GRUPO en el que se recopilan puntos de borde:
SCN2 =ELEM/ESCANEAR,PERÍMETRO,NÚMERO DE CONTACTOS=3,MOSTRAR CONTACTOS=NO,MOSTRAR TODOS PARÁMS=NO,IDNUBEPUNTOS=NDP MED/ESCANEADO ESCANEADO BASE/PERÍMETRO,NÚMERO DE CONTACTOS=3,MOSTRAR CONTACTOS=NO,MOSTRAR TODOS PARÁMS=NO TERMINAR ESCANEADO TERMINARMED/ SCN2_NDP_PNTBORDE_GRP2=GRUPO/MOSTRAR TODOS PARÁMS=SÍ CONTROL DE EJECUCIÓN=SEGÚN SELECCIÓN PNT5 =ELEM/LASER/PUNTO DE BORDE/POR OMISIÓN,CARTESIANA TEO/<133.992,0,0>,<0,-1,0>,<0,0,1> REAL/<133.992,0,0>,<0,-1,0>,<0,0,1> OBJETIVO/<133.992,0,0>,<0,-1,0>,<0,0,1> PROFUN=0 ESPACIO=1.5 ESPACIA=0.5 MOSTRAR_PARAMETROS_ELEMENTO=NO MOSTRAR_PARÁMETROS_LÁSER=SÍ ID_REFERENCIA=NDP SONIDO=DES RECORTE HORIZONTAL=3,RECORTE VERTICAL=3 ELIMINAR PUNTOS CON PERPENDICULARES FUERA=ACT,10 PNT6 =ELEM/LASER/PUNTO DE BORDE/POR OMISIÓN,CARTESIANA TEO/<138.992,0,0>,<0,-1,0>,<0,0,1> REAL/<138.992,0,0>,<0,-1,0>,<0,0,1> OBJETIVO/<138.992,0,0>,<0,-1,0>,<0,0,1> PROFUN=0 ESPACIO=1.5 ESPACIA=0.5 MOSTRAR_PARAMETROS_ELEMENTO=NO MOSTRAR_PARÁMETROS_LÁSER=SÍ ID_REFERENCIA=NDP SONIDO=DES RECORTE HORIZONTAL=3,RECORTE VERTICAL=3 ELIMINAR PUNTOS CON PERPENDICULARES FUERA=ACT,10 PNT7 =ELEM/LASER/PUNTO DE BORDE/POR OMISIÓN,CARTESIANA TEO/<143.992,0,0>,<0,-1,0>,<0,0,1> REAL/<143.992,0,0>,<0,-1,0>,<0,0,1> OBJETIVO/<143.992,0,0>,<0,-1,0>,<0,0,1> PROFUN=0 ESPACIO=1.5 ESPACIA=0.5 MOSTRAR_PARAMETROS_ELEMENTO=NO MOSTRAR_PARÁMETROS_LÁSER=SÍ ID_REFERENCIA=NDP SONIDO=DES RECORTE HORIZONTAL=3,RECORTE VERTICAL=3 ELIMINAR PUNTOS CON PERPENDICULARES FUERA=ACT,10 FINGRUPO/ID=SCN2_NDP_PNTBORDE_GRP2
Los puntos de superficie y los puntos de borde se extraen de la NDP que ha especificado en el escaneado.

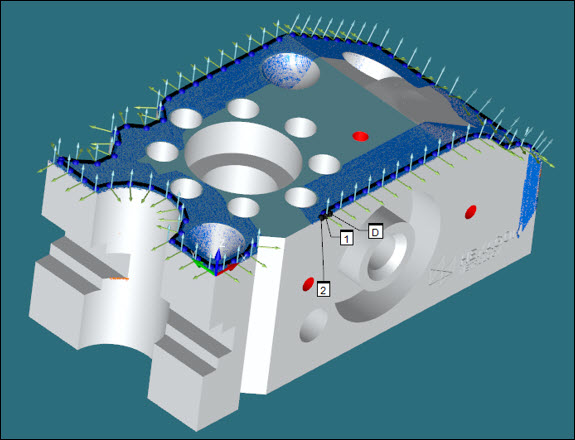

Considere las siguientes figuras en las que se observan puntos de superficie y puntos de borde extraídos de una NDP utilizando el cuadro de diálogo Escaneado para un escaneado de perímetro:
Crear puntos solamente
Si selecciona la casilla de verificación Crear puntos solamente, PC-DMIS no crea el comando de escaneado. En este caso, el comando GRUPO no contiene el nombre del escaneado.
El comando ESCANEADO precede al comando GRUPO en la ventana de edición si se crean ambos comandos.
