Para un dispositivo de brazo portátil, siga este procedimiento para medir un punto en una superficie superior. Utilice el vástago de la sonda para la compensación de sonda:
Coloque la sonda en la superficie superior con el vástago de la sonda recto desde la ubicación del punto (B), perpendicular a la superficie. El punto se compensa en la dirección (A) del vástago de la sonda.
Posición correcta (izquierda) y posición incorrecta (derecha)
En el brazo, pulse el botón Contacto.
En el brazo, pulse el botón Terminado. Observe que el punto medido se ha añadido a la ventana de edición.
Con el punto resaltado, pulse F9 para abrir el cuadro de diálogo Punto medido.

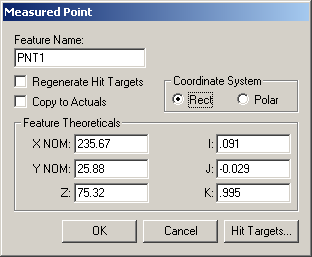

Ejemplo de punto medido que muestra el vector de contacto apuntando hacia arriba
Observe que los valores IJK del ejemplo generalmente apuntan hacia arriba (0,0,1). Estos valores por lo general deben coincidir con el vector de superficie en la ubicación del punto.
Al sondear un solo punto, asegúrese de sostener la sonda normal (perpendicular) a la superficie.
