Para crear un polígono:
Seleccione Modo DCC
si desea crear y medir polígonos en modo DCC y la máquina admite el movimiento DCC.
Seleccione Polígono automático
en la barra de herramientas Elemento automático (Insertar | Elemento | Automático | Polígono). Con ello se abre el cuadro de diálogo Elemento automático del elemento automático Polígono.

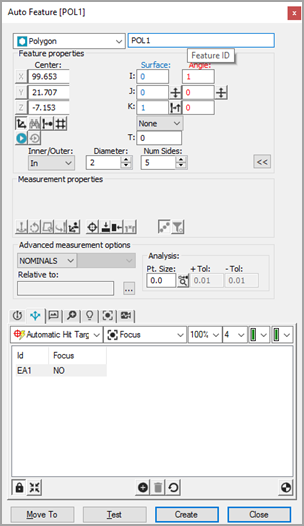

Cuadro de diálogo Elemento automático de polígono de Vision
En el cuadro de diálogo Elemento automático, seleccione un polígono de una de las dos maneras siguientes:
Método de selección CAD: En la ficha CAD, haga clic una vez cerca del borde del polígono en la superficie CAD para establecer la ubicación del polígono.
Método de selección de objetivo: Para utilizar este método a fin de seleccionar un polígono, siga estos pasos:
En el área Propiedades del elemento del cuadro de diálogo, escriba o utiliza las flechas arriba y abajo para establecer el valor en el cuadro Núm. caras.
En el área de la ventana gráfica, seleccione la ficha Visión para que se muestre la ventana Vista en directo.
Haga clic en dos puntos en el primer borde y, a continuación, haga clic una vez en todas las demás caras para definir el elemento. El número total de caras debería corresponder al valor del cuadro Núm. caras que ha establecido en el primer paso.
Ajuste el aumento y la iluminación según convenga.
Haga clic tan cerca del elemento CAD como sea posible para asegurarse de que PC-DMIS no selecciona un elemento incorrecto.
PC-DMIS Visión coloca de forma automática los datos nominales del polígono en el cuadro de diálogo Elemento automático. Se muestran automáticamente los objetivos de contacto del polígono.
Ajuste la información nominal del cuadro de diálogo Elemento automático para que concuerde con los valores teóricos del polígono. Asimismo, ajuste los valores de las Herramientas de sonda según sea necesario.
Haga clic en Prueba para probar la medición del polígono.
Haga clic en Crear en el cuadro de diálogo Elemento automático para añadir el polígono a la rutina de medición.
Guarde la rutina de medición para su posterior ejecución. Consulte "Nota sobre la ejecución de las rutinas de medición de Vision".
