Pulsante punto di angolo automatico
L'opzione Punto di angolo automatico consente di definire la misurazione di un punto che si trova all'intersezione di due linee misurate. Questo tipo di misurazione consente di misurare l'intersezione di due linee e di costruire un punto di intersezione senza misurare separatamente le linee stesse. Per misurare con precisione un punto angolare sono necessari sei punti.
Per accedere all'opzione Punto di angolo, selezionare Inserisci | Elemento | Automatico | Punto | Angolo per aprire la finestra di dialogo Elemento automatico per un punto di angolo.

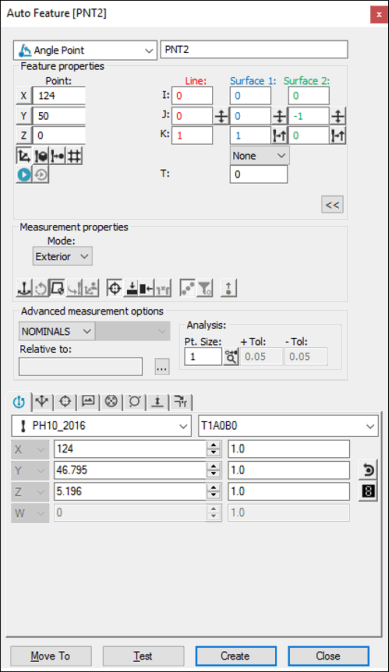

Finestra di dialogo Elementi automatici - Punto di angolo
Con la finestra di dialogo aperta usare uno dei seguenti metodi per creare l'elemento.
Uso dei dati della superficie sullo schermo
Per creare un punto di angolo utilizzando i dati della superficie, effettuare le seguenti operazioni:
Fare clic sull'icona Modalità di superficie (
) nella barra degli strumenti Modalità grafiche.
Con il mouse, fare clic una volta accanto (ma non sopra) il bordo angolato nella finestra di visualizzazione grafica. PC-DMIS evidenzia la superficie selezionata.
Verificare che sia selezionata la superficie corretta. Una volta rilevato il punto, nella finestra di dialogo viene visualizzato il valore del vettore e del punto di angolo selezionati. La direzione del vettore perpendicolare alla superficie viene determinata in base al lato del pezzo accessibile al tastatore. Se entrambi i lati del pezzo sono accessibili, verrà usato il vettore perpendicolare in base ai dati CAD. L'icona Inverti vettore (
) sulla finestra di dialogo consente di modificare la direzione di avvicinamento.
Fare clic su Crea per inserire l'elemento nella routine di misurazione. Se vengono rilevati altri clic del mouse prima che venga selezionato il pulsante Crea, PC-DMIS sovrascriverà le informazioni precedentemente visualizzate con i nuovi dati. Se è necessario un ulteriore contatto, fare clic sulla superficie opposta del bordo angolato.
Uso dei dati della superficie con la CMM
Per creare un punto di angolo usando i dati della superficie con la CMM, acquisire un punto su ciascun lato del bordo dell'angolo. Se non viene rilevato alcun punto di angolo sul CAD, PC-DMIS visualizza il punto più vicino e chiede di acquisire altri punti.
Per questo metodo di misurazione selezionare l'opzione Trova nominali dell'elenco Modalità. Per maggiori informazioni sui valori nominali vedere l'argomento "Elenco Modalità" nella documentazione delle funzioni base di PC-DMIS.
Uso dei dati wireframe sullo schermo
È possibile usare i dati wireframe di un CAD anche per generare un punto di angolo.
A tale scopo, effettuare le seguenti operazioni.
Fare clic una volta vicino al (ma non sul) bordo angolato. PC-DMIS evidenzia la superficie selezionata.
Verificare che sia selezionata la superficie corretta. Una volta rilevato il punto, nella finestra di dialogo viene visualizzato il valore del vettore e del punto di angolo selezionati. Il software determina la direzione del vettore perpendicolare alla superficie in base al lato del pezzo accessibile al tastatore. Se entrambi i lati del pezzo sono accessibili, il software usa il vettore perpendicolare in base ai dati CAD. L'icona Inverti vettore () sulla finestra di dialogo consente di modificare la direzione di avvicinamento.
Fare clic su Crea per inserire l'elemento nella routine di misurazione. Se vengono rilevati altri clic del mouse prima che venga selezionato il pulsante Crea, PC-DMIS sovrascriverà le informazioni precedentemente visualizzate con i nuovi dati. Se è necessario un ulteriore contatto, fare clic sulla superficie opposta del bordo angolato.
Uso dei dati wireframe con la CMM per creare l'elemento
Per creare un punto di angolo usando i dati wireframe con la CMM, toccare una volta su ciascun lato del bordo dell'angolo. Se non viene rilevato alcun punto di angolo sul CAD, PC-DMIS visualizza il punto più vicino e chiede di acquisire altri punti.
Per questo metodo di misurazione selezionare l'opzione Trova nominali dell'elenco Modalità. Per maggiori informazioni sui valori nominali vedere l'argomento "Elenco Modalità" nella documentazione delle funzioni base di PC-DMIS.
Senza usare i dati CAD
Per creare un punto di angolo senza utilizzare i dati CAD, prendere tre punti su ciascuna superficie per rilevare i due piani. Il punto di angolo visualizzato rappresenta la posizione del primo punto.
Immissione dei dati
Questo metodo consente di inserire i valori X, Y, Z, I, J, K desiderati del punto angolare.
Inserire nella finestra di dialogo i valori X, Y, Z, I, J, K desiderati per l'elemento.
Fare clic su Crea per inserire l'elemento nella routine di misurazione.
