Pulsante Cerchio automatico
L'opzione Cerchio automatico consente di definire la misurazione di un cerchio. Questo tipo di misurazione è particolarmente utile quando il cerchio è posizionato su un piano specificato non parallelo a nessuno dei piani di lavoro, oppure quando è necessario acquisire dei punti equidistanti per definire dei cerchi parziali. Per misurare un cerchio sono necessari almeno tre punti. Il numero predefinito di punti necessari per misurare un cerchio può variare in base alla modalità di impostazione predefinita.
Per accedere all'opzione Cerchio, aprire la finestra di dialogo Cerchio automatico relativa a un un cerchio (Inserisci | Elemento | Automatico | Cerchio).

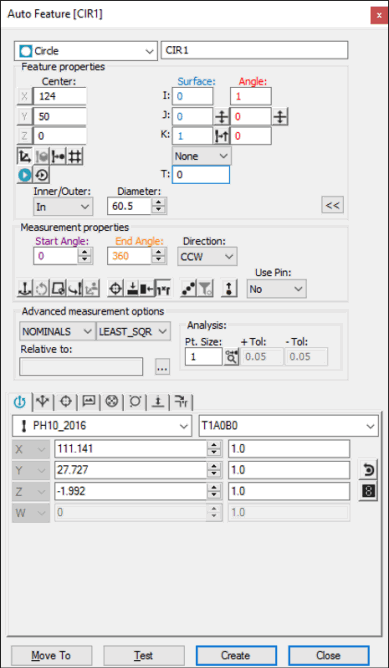

Finestra di dialogo Elemento automatico - Cerchio
Con la finestra di dialogo aperta usare uno dei seguenti metodi per creare l'elemento.
Uso dei dati della superficie sullo schermo
Per creare un cerchio utilizzando i dati della superficie, effettuare le seguenti operazioni:
Fare clic sull'icona Modalità di superficie (
) nella barra degli strumenti Modalità grafiche.
Fare clic all'interno o all'esterno del cerchio desiderato. La finestra di dialogo visualizza il punto centrale e il diametro dai dati CAD del cerchio automatico selezionato più vicino al punto selezionato all'interno del modello di pezzo.
Apportare le modifiche desiderate alla finestra di dialogo, in base alle esigenze.
Fare clic su Crea.
Uso dei dati della superficie con la CMM
Per creare un cerchio usando i dati della superficie con la CMM, acquisire un minimo di tre punti sul foro o sul perno/prigioniero. PC-DMIS eseguirà la foratura della superficie CAD quanto più vicino possibile al punto di contatto del tastatore. I valori X, Y, Z rispecchiano la posizione del cerchio CAD più vicino, non i punti effettivamente presi. I, J, K rispecchiano il vettore perpendicolare alla superficie. Se non viene rilevato alcun cerchio sul CAD, PC-DMIS visualizza il punto più vicino e chiede di acquisire altri punti.
Per questo metodo di misurazione selezionare l'opzione Trova nominali dell'elenco Modalità. Per maggiori informazioni sui valori nominali vedere l'argomento "Elenco Modalità" nella documentazione delle funzioni base di PC-DMIS.
Uso dei dati wireframe sullo schermo
È possibile usare i dati wireframe di un CAD anche per creare un cerchio automatico.
Per creare il cerchio, effettuare le seguenti operazioni:
Fare clic accanto al filo desiderato sul cerchio. PC-DMIS evidenzierà il cerchio selezionato più vicino al punto selezionato sul modello di pezzo.
Verificare che sia selezionato l'elemento corretto. La direzione di avvicinamento del tastatore è sempre perpendicolare all'elemento e al vettore dell'asse del tastatore. Quando viene indicato il filo, i valori del punto centrale e del diametro del cerchio selezionato vengono visualizzati nella finestra di dialogo.
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
Se l'elemento CAD sottostante non è un cerchio o un arco, potrebbe essere necessario fare clic su ulteriori punti per identificarlo. Se PC-DMIS non evidenzia l'elemento corretto, provare a fare clic su almeno altri due punti del cerchio.
Senza usare i dati CAD
Per creare il cerchio senza utilizzare i dati CAD, effettuare le seguenti operazioni:
Prendere tre punti sulla superficie per individuare il piano su cui si trova il cerchio.
Acquisire tre ulteriori punti nel foro o sul perno/prigioniero. PC-DMIS calcola il cerchio automatico mediante l'uso di tutti e tre i punti. È possibile acquisire ulteriori punti. In tal caso, PC-DMIS userà i dati relativi a tutti i punti misurati finché non viene selezionato il pulsante Crea. I valori X, Y, Z visualizzati rappresentano il centro del cerchio o del prigioniero misurato.
Apportare altre modifiche alla finestra di dialogo e alla scheda Proprietà del percorso con un tastatore a contatto della Casella strumenti tastatore in base alle esigenze.
Fare clic su Crea.
Immissione dei dati
Questo metodo consente di inserire i valori X, Y, Z, I, J, K desiderati per centro del il piano.
Inserire nella finestra di dialogo i valori X, Y, Z, I, J, K desiderati per l'elemento.
Fare clic su Crea per inserire l'elemento nella routine di misurazione.
Calibrazione della scansione con utensile di misura
L'opzione Cerchio automatico offre la strategia di calibrazione della scansione con uno strumento di misura per calibrare la punta di un tastatore da usare con il filtro della scansione delle misure. Per ulteriori informazioni, vedere "Uso della strategia di calibrazione della scansione con uno strumento di misura".
