Pulsante Cilindro automatico
L'opzione Cilindro automatico consente di definire la misurazione di un cilindro. Questo tipo di misurazione è particolarmente utile quando è necessario acquisire dei punti equidistanti per dei cilindri parziali. Per misurare un cilindro automatico è necessario acquisire almeno sei punti.
Per accedere all'opzione Cilindro, aprire la finestra Elementi automatici relativa al cilindro (Inserisci | Elemento | Automatico | Cilindro).

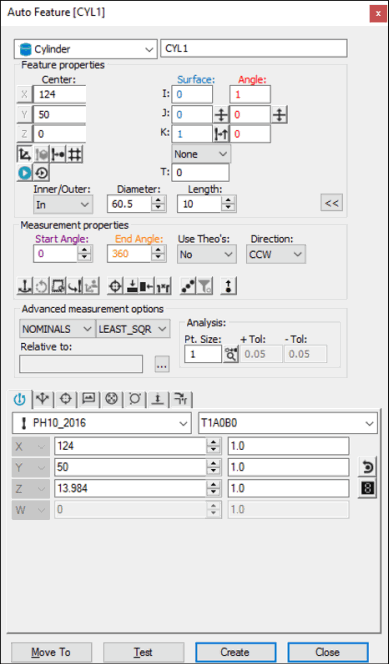

Finestra di dialogo Elemento automatico - Cilindro
Tenere presente che determinate configurazioni di punti (ad esempio, due righe di tre punti equidistanti o due righe di quattro punti equidistanti) offrono più modi per creare o misurare un cilindro. Pertanto, l'algoritmo best-fit di PC-DMIS è in grado creare o misurare il cilindro mediante una soluzione non prevista. Per ottenere risultati ottimali per i cilindri misurati o costruiti,usare una configurazione di punti che elimini soluzioni indesiderate.
Con la finestra di dialogo aperta usare uno dei seguenti metodi per creare l'elemento.
Uso dei dati della superficie sullo schermo
Per creare un cilindro utilizzando i dati della superficie, effettuare le seguenti operazioni:
Fare clic sull'icona Modalità di superficie (
) nella barra degli strumenti Modalità grafiche.
Posizionare il puntatore del mouse all'interno o all'esterno del cilindro desiderato.
Fare clic una volta su una superficie prossima al cilindro. PC-DMIS evidenzierà il cilindro selezionato. Nella finestra di dialogo verranno visualizzati il punto centrale, e il diametro ottenuti dai dati CAD del cilindro selezionato. Questo permette di selezionare l'estremità del cilindro più vicina al punto selezionato sul modello di pezzo.
Definire la lunghezza del cilindro definendo la Quota iniziale e la Quota finale nella scheda Proprietà del percorso con un tastatore a contatto della casella degli strumenti del tastatore.
Apportare altre modifiche alla finestra di dialogo e alla scheda Proprietà del percorso con un tastatore a contatto della Casella strumenti tastatore in base alle esigenze.
Fare clic sul pulsante Crea..
Uso dei dati della superficie con la CMM
Per generare un cilindro usando i dati della superficie con la CMM, procedere come segue.
Prendere tre punti sul foro o sul perno.
Spostare il tastatore alla quota desiderata.
Prendere tre punti aggiuntivi. PC-DMIS eseguirà la foratura della superficie CAD quanto più vicino possibile al punto di contatto del tastatore.
I valori X, Y, Z rispecchiano la posizione del cilindro CAD più vicino, non i punti effettivamente presi. I, J, K rispecchiano il vettore perpendicolare alla superficie. Se non viene rilevato alcun cilindro sul CAD, PC-DMIS visualizza il punto più vicino e chiede di acquisire altri punti.
Per questo metodo di misurazione selezionare l'opzione Trova nominali dell'elenco Modalità. Per maggiori informazioni sui valori nominali vedere l'argomento "Elenco Modalità" nella documentazione delle funzioni base di PC-DMIS.
Uso dei dati wireframe sullo schermo
È possibile usare i dati wireframe di un CAD anche per generare un cilindro.
Per generare il cilindro con i dati wireframe, procedere come segue.
Fare clic vicino al filo desiderato sul cilindro. PC-DMIS evidenzierà il filo selezionato e selezionerà la fine del cilindro più vicina al punto selezionato sul modello di pezzo.
Verificare che sia selezionato l'elemento corretto.
La direzione di avvicinamento del tastatore è sempre perpendicolare all'elemento e al vettore dell'asse del tastatore. Quando viene indicato il filo, i valori del punto centrale e del diametro del cilindro selezionato vengono visualizzati nella finestra di dialogo.
Se l'elemento CAD sottostante non è un cilindro, un cerchio o un arco, potrebbe essere necessario fare clic su ulteriori punti per identificarlo. Se PC-DMIS non evidenzia l'elemento corretto, provare a fare clic su almeno altri due punti del cilindro.
Senza usare i dati CAD
Per creare il cilindro senza utilizzare i dati CAD, effettuare le seguenti operazioni:
Prendere tre punti sulla superficie per individuare il piano su cui si trova il cilindro.
Prendere tre punti sul foro o sul perno.
Prendere altri tre punti su un altro livello.
PC-DMIS calcola il cilindro di lamiera usando tutti e sei i punti acquisiti. Se PC-DMIS non riesce ad identificare il tipo di elemento, spesso è utile acquisire un punto tra due livelli. In tal caso, PC-DMIS userà i dati relativi a tutti i punti misurati finché non viene selezionato il pulsante Crea. I valori X, Y, Z visualizzati rappresentano il centro calcolato del cilindro (o del perno/prigioniero).
Immissione dei dati
Questo metodo consente di inserire i valori X, Y, Z, I, J, K desiderati per il cilindro.
Inserire nella finestra di dialogo i valori X, Y, Z, I, J, K desiderati per l'elemento.
Fare clic su Crea per inserire l'elemento nella routine di misurazione.
