Pulsante Punto massimo automatico
Usare l'opzione Punto massimo automatico per cercare sul pezzo in una zona di ricerca definita dall'utente il punto più alto nel piano di lavoro. In questo modo si eseguirà il campionamento della zona alla ricerca del punto massimo. Non sarà eseguita alcuna ricerca dei punti esistenti nella routine di misurazione.
Esempio di visualizzazione di un punto massimo:
Per vedere questo video occorre disporre di un collegamento a Internet.
Quando si esegue un elemento Punto massimo, PC-DMIS cerca e restituisce il punto massimo all'interno della zona di ricerca. Il risultato della ricerca è un singolo punto definito dalle relative coordinate X, Y e Z e dal vettore di approccio.
Per accedere all'opzione Punto massimo, aprire la finestra Elemento automatico relativa ad un punto massimo (Inserisci | Elemento | Automatico | Punto | Massimo).

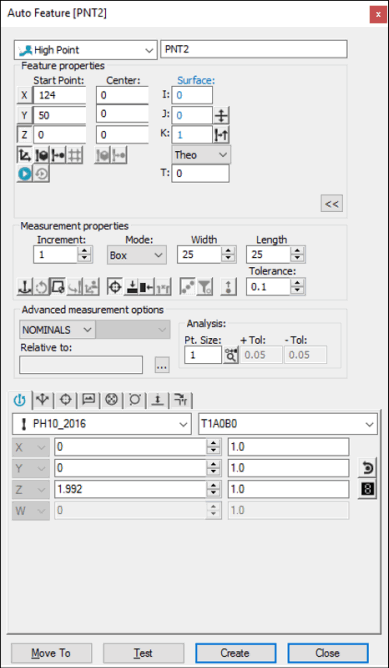

Finestra di dialogo Elemento automatico - Punto massimo
Con la finestra di dialogo Elemento automatico aperta usare uno dei seguenti metodi per creare l'elemento.
Uso dei dati della superficie sullo schermo
Per definire la zona di ricerca del punto massimo usando i dati della superficie, procedere come segue.
Accertarsi che il vettore del piano di lavoro dell'allineamento corrisponda al vettore della superficie che si desidera usare nel calcolo del punto massimo.
Per esempio, si supponga che nell'allineamento la parte posteriore del pezzo abbia un vettore Y+. Per calcolare il punto massimo su questa superficie con vettore Y+, occorre cambiare il piano di lavoro attivo in YPIÙ.
Selezionare l'opzione Punto massimo nella finestra di dialogo Elemento automatico.
Posizionare il puntatore del mouse nella finestra di visualizzazione grafica sulla posizione desiderata del punto di inizio (sulla superficie).
Fare clic una volta per definire il centro della zona di ricerca e il punto iniziale della ricerca come lo stesso punto. PC-DMIS evidenzia la superficie selezionata.
Fare ancora clic per definire un punto iniziale diverso. Fin quando la finestra di dialogo rimane aperta ogni clic dispari sulla superficie del modello del pezzo definirà il centro, e il punto iniziale deve essere nella stessa posizione su cui si è fatto clic. Ogni clic pari definirà solo la posizione di un nuovo punto iniziale.
Verificare che sia selezionata la superficie corretta. PC-DMIS esegue la foratura della superficie evidenziata e visualizza la posizione e il vettore del punto selezionato. La direzione del vettore perpendicolare alla superficie viene determinata in base al lato del pezzo accessibile al tastatore. Se entrambi i lati del pezzo sono accessibili, verrà usato il vettore perpendicolare in base ai dati CAD. L'icona Inverti vettore (
) sulla finestra di dialogo consente di modificare la direzione di avvicinamento del tastatore.
Definire il tipo di zona di ricerca. A questo scopo scegliere Circolare o Quadrata nell'elenco Modalità del riquadro Proprietà della misura.
Definire le dimensioni della zona di ricerca.
Nel caso di una zona di ricerca rettangolare, cambiare i valori nelle caselle Larghezza e Lunghezza.
Nel caso di una zona di ricerca circolare, cambiare i valori nelle caselle Raggio interno e Raggio esterno.
PC-DMIS visualizza la zona di ricerca nel colore di evidenziazione.
Definire i valori di Incremento e Tolleranza per la procedura di ricerca del punto massimo da usare.
Apportare le altre modifiche necessarie nella finestra di dialogo.
Fare clic su Crea per inserire l'elemento nella routine di misurazione.
Uso dei dati della superficie con la CMM
Per definire la zona di ricerca di un punto massimo con la CMM, procedere come segue.
Accertarsi che il vettore del piano di lavoro dell'allineamento corrisponda al vettore della superficie che si desidera usare nel calcolo del punto massimo.
Selezionare l'opzione Punto massimo nella finestra di dialogo Elemento automatico.
Toccare una sola volta con il tastatore la superficie desiderata del pezzo. Con questa operazione si definiscono il centro della zona di ricerca e il punto iniziale della ricerca come lo stesso punto. PC-DMIS evidenzia la superficie selezionata.
Se si desidera un centro della zona di ricerca diverso, toccare ancora con il tastatore la posizione desiderata sulla superficie. Questo definisce un nuovo centro della zona di ricerca. Se si tocca un'altra posizione con il tastatore, cambiano la posizione del punto iniziale e il vettore di avvicinamento. Ogni punto di campionamento consecutivo acquisito definisce alternativamente il centro della zona e il punto iniziale di ricerca. Ogni volta che il tastatore campiona la superficie del pezzo, PC-DMIS esegue la foratura della superficie CAD quanto più vicino possibile al punto di contatto.
Definire il tipo di zona di ricerca. A questo scopo scegliere Circolare o Quadrata nell'elenco Modalità del riquadro Proprietà della misura.
Definire le dimensioni della zona di ricerca.
Nel caso di una zona di ricerca rettangolare, cambiare i valori nelle caselle Larghezza e Lunghezza.
Nel caso di una zona di ricerca circolare, cambiare i valori nelle caselle Raggio interno e Raggio esterno.
PC-DMIS visualizza la zona di ricerca nel colore di evidenziazione.
Definire i valori di Incremento e Tolleranza per la procedura di ricerca del punto massimo da usare.
Apportare le altre modifiche necessarie nella finestra di dialogo.
Fare clic su Crea per inserire l'elemento nella routine di misurazione.
Per questo metodo, scegliere l'opzione Trova nominali nell'elenco Modalità. Per maggiori informazioni sui valori nominali vedere l'argomento "Elenco Modalità" nella documentazione delle funzioni base di PC-DMIS.
Senza usare i dati CAD
È possibile generare un punto massimo senza usare i dati CAD.
Accertarsi che il vettore del piano di lavoro dell'allineamento corrisponda al vettore della superficie che si desidera usare nel calcolo del punto massimo.
Selezionare l'opzione Punto massimo nella finestra di dialogo Elemento automatico.
Toccare una sola volta con il tastatore la superficie del pezzo.
La posizione di contatto del tastatore indica i valori nominali di X, Y e Z sia del punto iniziale della ricerca sia del centro della zona di ricerca.
PC-DMIS visualizza anche il vettore I, J, K di avvicinamento a tale punto. Il vettore punta verso l'esterno della superficie.
Per definire un punto iniziale diverso toccare ancora la superficie del pezzo nel punto in cui si desidera il nuovo punto iniziale. Ulteriori contatti del tastatore sul pezzo definiscono alternamente il centro della zona e il punto iniziale di ricerca.
Definire il tipo di zona di ricerca. A questo scopo scegliere Circolare o Quadrata nell'elenco Modalità del riquadro Proprietà della misura.
Definire le dimensioni della zona di ricerca.
Nel caso di una zona di ricerca rettangolare, cambiare i valori nelle caselle Larghezza e Lunghezza.
Nel caso di una zona di ricerca circolare, cambiare i valori nelle caselle Raggio interno e Raggio esterno.
PC-DMIS visualizza la zona di ricerca nel colore di evidenziazione.
Definire i valori di Incremento e Tolleranza per la procedura di ricerca del punto massimo da usare.
Apportare le altre modifiche necessarie nella finestra di dialogo.
Fare clic su Crea per inserire l'elemento nella routine di misurazione.
Immissione dei dati
Con questo metodo, è possibile immettere i valori esatti del centro della zona di ricerca. È possibile immettere anche vettore di avvicinamento.
Accertarsi che il vettore del piano di lavoro dell'allineamento corrisponda al vettore della superficie che si desidera usare nel calcolo del punto massimo.
Selezionare l'opzione Punto massimo nella finestra di dialogo Elemento automatico.
Nella voce Centro, immettere i valori di X, Y e Z per definire il centro della zona di ricerca.
Nella voce Punto inziale, immettere i valori di X, Y e Z per definire la posizione iniziale di ricerca.
Nella voce Superficie, immettere i valori di I, J e K per definite il vettore di avvicinamento.
Definire il tipo di zona di ricerca. A questo scopo scegliere Circolare o Quadrata nell'elenco Modalità del riquadro Proprietà della misura.
Definire le dimensioni della zona di ricerca.
Nel caso di una zona di ricerca rettangolare, cambiare i valori nelle caselle Larghezza e Lunghezza.
Nel caso di una zona di ricerca circolare, cambiare i valori nelle caselle Raggio interno e Raggio esterno.
PC-DMIS visualizza la zona di ricerca nel colore di evidenziazione.
Definire i valori di Incremento e Tolleranza per la procedura di ricerca del punto massimo da usare.
Apportare le altre modifiche necessarie nella finestra di dialogo.
Fare clic su Crea per inserire l'elemento nella routine di misurazione.
Dettagli di esecuzione:
