Pulsante Asola aperta automatica
L'opzione Asola aperta automatica consente di definire la misurazione di un'asola aperta. Un'asola aperta è un'asola quadrata con tre lati. Questo tipo di misurazione è particolarmente utile quando non si desidera misurare una serie di linee per costruire intersezioni e punti intermedi. Per misurare un'asola aperta è necessario acquisire quattro punti.
Per accedere all'opzione Asola aperta, aprire la finestra Elementi automatici relativi ad un'asola tacca (Inserisci | Elemento | Automatico | Tacca).

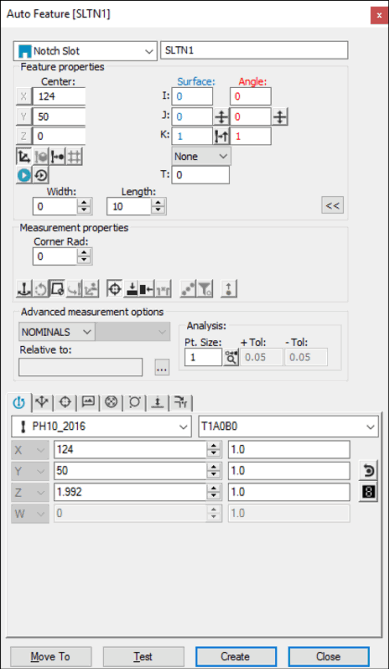

Finestra di dialogo Elemento automatico - Asola aperta
Con la finestra di dialogo aperta usare uno dei seguenti metodi per creare l'elemento.
Uso dei dati della superficie sullo schermo
Per creare una tacca utilizzando i dati della superficie, effettuare le seguenti operazioni:
Fare clic sull'icona Modalità di superficie (
) nella barra degli strumenti Modalità grafiche.
Usando il tastatore animato, prendere cinque punti sulla superficie CAD in base allo stesso ordine che su seguirebbe con la CMM (vedere la voce "Uso dei dati della superficie con la CMM" )
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
Uso dei dati della superficie con la CMM
Per questo metodo di misurazione selezionare l'opzione Trova nominali dell'elenco Modalità. Per maggiori informazioni sui valori nominali vedere l'argomento "Elenco Modalità" nella documentazione delle funzioni base di PC-DMIS.
Per eseguire la misurazione di un'asola aperta utilizzando i dati della superficie con la macchina CMM, effettuare le seguenti operazioni:
Acquisire due punti sul lato opposto all'apertura dell'asola usando il tastatore. In tal modo viene definita una linea lungo il bordo.
Toccare il pezzo una volta su uno dei due lati paralleli dell'asola e una volta sull'altro. In modo questo modo si definirà la lunghezza dell'asola. Il punto verrà definito lungo la linea del bordo, equidistante rispetto ai lati paralleli.
Prendere un punto sul bordo aperto. Questo definirà la larghezza dell'asola.
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
Uso dei dati wireframe sullo schermo
È possibile usare i dati wireframe di un CAD anche per generare un'asola aperta.
Effettuare le seguenti operazioni utilizzando il tastatore animato:
Acquisire con il tastatore due punti sul lato opposto all'apertura dell'asola. In tal modo viene definita una linea lungo il bordo.
Acquisire un punto su uno dei i lati paralleli dell'asola, e poi sull'altro lato. In modo questo modo si definirà la lunghezza dell'asola. Il punto verrà definito lungo la linea del bordo, equidistante rispetto ai lati paralleli.
Prendere un solo punto sul lato aperto. Questo definirà la larghezza dell'asola.
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
Uso dei dati wireframe con la CMM
Per questo metodo di misurazione selezionare l'opzione Trova nominali dell'elenco Modalità. Per maggiori informazioni sui valori nominali vedere l'argomento "Elenco Modalità" nella documentazione delle funzioni base di PC-DMIS.
Per eseguire la misurazione di un'asola aperta usando i dati wireframe con la CMM, procedere come segue.
Acquisire con il tastatore due punti sul lato opposto all'apertura dell'asola. In tal modo viene definita una linea lungo il bordo.
Acquisire un punto su uno dei i lati paralleli dell'asola, e poi sull'altro lato. In modo questo modo si definirà la lunghezza dell'asola. Il punto verrà definito lungo la linea del bordo, equidistante rispetto ai lati paralleli.
Prendere un solo punto sul lato aperto. Questo definirà la larghezza dell'asola.
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
Senza usare i dati CAD
Per creare un'asola aperta senza utilizzare i dati CAD, effettuare le seguenti operazioni:
Individuare la superficie superiore utilizzando tre punti.
Acquisire con il tastatore due punti sul lato opposto all'apertura dell'asola. In tal modo viene definita una linea lungo il bordo.
Acquisire un punto su uno dei i lati paralleli dell'asola, e poi sull'altro lato. In modo questo modo si definirà la lunghezza dell'asola. Il punto verrà definito lungo la linea del bordo, equidistante rispetto ai lati paralleli.
Prendere un solo punto sul lato aperto. Questo definirà la larghezza dell'asola.
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
Immissione dei dati
Questo metodo consente di inserire i valori X, Y, Z, I, J, K oppure X, Y, Z desiderati per l'asola aperta.
Inserire nella finestra di dialogo i valori X, Y, Z, I, J, K desiderati per l'elemento.
Fare clic su Crea per inserire l'elemento nella routine di misurazione.
