Pulsante Asola quadrata automatica
L'opzione Asola quadrata automatica consente di definire la misurazione di un'asola quadrata. Questo tipo di misurazione è particolarmente utile quando non si desidera misurare una serie di linee e costruire intersezioni e punti intermedi. Le asole quadrate devono essere misurate con cinque punti (o sei se si seleziona Sì nell'elenco Misura larghezza).
Se si ha un vettore di superficie 0,0,1 e un vettore di angolo 1,0,0, PC-DMIS acquisirà i punti come mostrato sotto.

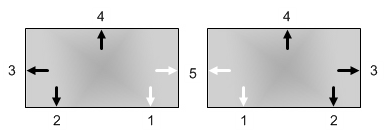

Elemento automatico Asola quadrata misurata con cinque punti
Elemento automatico Asola quadrata misurata con sei punti
Per accedere all'opzione Asola quadrata, accedere alla finestra Elementi automatici per un'asola quadrata (Inserisci | Elemento | Automatico | Asola quadrata).

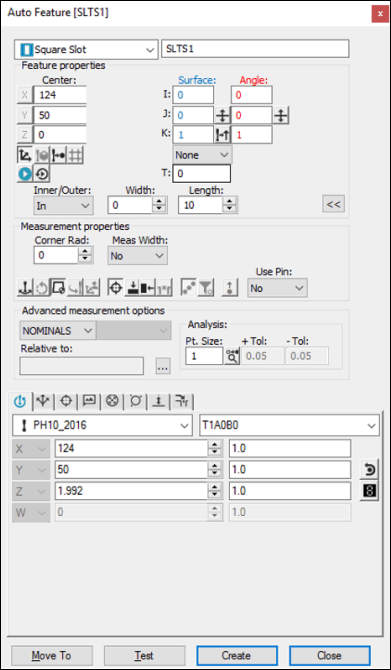

Finestra di dialogo Elemento automatico - Asola quadrata
Con la finestra di dialogo aperta usare uno dei seguenti metodi per creare l'elemento.
Uso dei dati della superficie sullo schermo
Per creare un'asola quadrata utilizzando i dati della superficie procedere come segue.
Fare clic sull'icona Modalità di superficie (
) nella barra degli strumenti Modalità grafiche.
Fare clic una volta su qualsiasi superficie vicino all'asola quadrata. PC-DMIS compilerà la finestra di dialogo con le informazioni raccolte dal modello.
Apportare le modifiche desiderate alla finestra di dialogo, in base alle esigenze.
Fare clic su Crea.
Uso dei dati della superficie con la CMM
Per creare una misurazione di un'asola quadrata usando i dati della superficie con la CMM, procedere come segue.
Prendere due punti sul lato lungo dell'asola utilizzando il tastatore.
Prendere un punto sul pezzo lungo il lato corto dell'asola.
Prendere un secondo punto sul successivo lato lungo dell'asola.
Prendere un punto sul rimanente lato corto.
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
I contatti dovranno essere eseguiti in modo circolare, in senso orario o antiorario.
Per questo metodo di misurazione selezionare l'opzione Trova nominali dell'elenco Modalità. Per maggiori informazioni sui valori nominali vedere l'argomento "Elenco Modalità" nella documentazione delle funzioni base di PC-DMIS.
Uso dei dati wireframe sullo schermo
Per generare un'asola quadrata usando i dati wireframe del CAD, procedere come segue.
Fare clic una volta vicino all'asola quadrata. PC-DMIS compilerà la finestra di dialogo con le informazioni raccolte dal modello.
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
Uso dei dati wireframe con la CMM
Per creare una misurazione di un'asola quadrata usando i dati wireframe con la CMM, procedere come segue.
Prendere due punti sul lato lungo dell'asola utilizzando il tastatore.
Prendere un punto sul pezzo lungo il lato corto dell'asola.
Prendere un secondo punto sul successivo lato lungo dell'asola.
Prendere un punto sul rimanente lato corto.
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
I contatti dovranno essere eseguiti in modo circolare, in senso orario o antiorario.
Per questo metodo di misurazione selezionare l'opzione Trova nominali dell'elenco Modalità. Per maggiori informazioni sui valori nominali vedere l'argomento "Elenco Modalità" nella documentazione delle funzioni base di PC-DMIS.
Senza usare i dati CAD
Per generare l'asola quadrata senza usare i dati CAD, procedere come segue.
Individuare la superficie superiore utilizzando tre punti.
Prendere due punti su uno dei lati lunghi dell'asola.
Prendere un punto su ciascuno dei tre lati rimanenti dell'asola in senso orario. In totale dovranno essere presi otto punti.
Apportare le modifiche necessarie alla finestra di dialogo e alla casella degli strumenti del tastatore in base alle esigenze.
Fare clic su Crea.
I punti dovranno essere acquisiti in modo circolare, in senso orario o antiorario.
Immissione dei dati
Questo metodo consente di inserire i valori X, Y, Z, I, J, K oppure X, Y, Z desiderati per l'asola quadrata.
Inserire nella finestra di dialogo i valori X, Y, Z, I, J, K desiderati per l'elemento.
Fare clic su Crea per inserire l'elemento nella routine di misurazione.
