원기둥 측정
원기둥 표면을 가능한한 많이 포함하기 위해 레이저 뷰의 처리 창을 조정한다. 레이저 평면은 원통 축에 대략 수직이어야 한다(< 30도 편차). 원기둥의 지름에 따라, PC-DMIS 는 측정을 수행할때 이들 경로중 하나를 사용한다:
경로 1: 단독 스캔
줄의 사용가능한 부분보다 작은 지름을 가진 원기둥. A 는 스캔 이동이다.
경로 2: 다수의 스캔
줄의 사용가능한 부분보다 큰 지름을 가진 원기둥
Tesastar 손목으로 특성의 레이저 스캔을 수행할 때 최상의 스캔 방향은 특성의 벡터를 따르거나 수직일 수 있다. 그러나 이것은 줄무늬 방향에 수직인 방향으로 스캔할 수 있는 각도로 헤드가 회전하는 능력에 달려 있다.

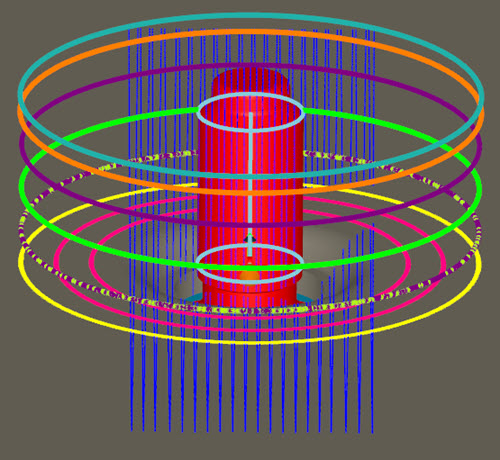

자동 손목을 사용할 때 직접 측정된 원통 레이저 특성에 대한 경로 생성 예
볼트 측정
단독 스캔
원기둥 표면을 가능한한 많이 포함하기 위해 레이저 뷰의 처리 창을 조정한다. 레이저 평면은 원통 축에 대략 30-60도가 되어야 한다. 스캔은 반드시 원기둥이 고정된 볼토의 기본 평면의 영역을 포착해야한다.
스터드 실린더에서의 단독 통과 레이저 스캔
