레이저 프로브 측정하기 옵션

레이저 프로브를 측정 대화상자의 옵션은 소프트웨어가 레이저 센서 조정을 위해 사용하는 절차를 결정한다. 이 대화상자를 사용하기 위해, 프로브 유틸리티 대화상자 (삽입 | 하드웨어 정의 | 프로브) 를 연 다음, 측정 을 클릭한다.

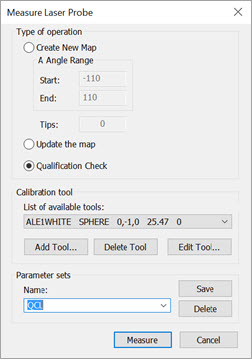

인덱서블 헤드(상단) 및 CW43L(하단)에 대한 레이저 프로브 측정 대화 상자

필요에 따라 또는 "단계 4: 레이저 센서 조정"의 지시에 따라 옵션을 변경한다.

조정 작업의 유형

이 부분의 옵션은 레이저 센서를 기반으로 사용할 수 있다. 팁은 모든 프로브를 위해 작동한다, 그리고 오프셋은 Perceptron 센서만을 위해 사용된다.

팁 조정 - 레이저 센서의 팁을 조정하기위해 이 옵션을 사용한다.
조정 확인 - 선택한 프로브 파일 내에서 지정한 팁 방향을 다시 측정하기위해 이 옵션을 사용한다. PC-DMIS는 이들 팁 방향에 대해 이전에 측정된 데이타와 비교를 수행한다. 그런 다음 완전한 조정이 필요한지 결정하기위해 이 비교를 사용할 수 있다. 이것은 선택된 프로브 파일내의 감사-전용 절차이고 팁 오프셋을 업데이트하지 않는다.

배정된 CW43L 연속 손목을 사용하는 경우, 다음 옵션을 사용할 수 있다:

이것은 기계를 처음 설정할 때 수행해야 하는 작업이다. 서비스 개입이 발생할 때만 다시 수행해야 한다. 기계의 구성과 속도에 따라, 이 작업은 완료하는데 최대 8시간이 소요될 수 있다.

맵 업데이트 - 이 옵션은 기존 맵을 업데이트한다. 서비스 운영 지원이 필요하지 않은 프로브 충돌이 발생하거나 예상보다 큰 조정 확인 반환 오류가 발생한 경우 이 옵션을 사용할 수 있다.

매개변수 집합

매개변수 세트는 레이저 센서를 위해 저장된 세트를 만들고, 저장하고, 사용할 수 있게 한다. PC-DMIS는 레이저 센서에 대한 설정을 포함하는 프로브 파일과 함께 이 정보를 저장한다.

사용자 지정명의 매개변수 그룹을 만들기 위해:

레이저 프로브 측정하기 대화상자의 매개변수를 수정한다.
매개변수 세트 영역의, 이름 상자에 새로운 매개변수 세트의 이름을 입력한다, 그리고 저장 을 클릭한다. 저장된 매개변수 세트를 삭제하기 위해, 그것을 선택하고 삭제 를 클릭한다.

조정 도구

타당한 조정 도구를 선택한다. 이것이 첫번째 조정이면, 조정 도구를 첫번째로 정의하기 위해 도구를 추가를 선택해야 한다. 조정 도구 정의에 관한 특정 정보는 PC-DMIS 핵심 문서의 "하드웨어 정의" 단락을 본다.

레이저 센서와 함께 온 구체 조정 도구를 반드시 사용한다. 이 도구 표면 특징은 최적의 스캔 결과를 위해 디자인되었다. 또다른 제조업자에 의해 만들어진 도구를 사용하면 부정확한 데이타를 만들 수 있다.
