으로 받은 점구름의 스캔을 모의 실험할 수 있다. 이 버튼은 재생 및 중지 (기본값)의 두가지 상태가 있다.점구름 도구바 (보기 | 도구바 | 점구름)의 스캔 모의 실험 버튼으로 받은 점구름의 스캔을 모의 실험할 수 있다. 이 버튼은 재생 및 중지 (기본값)의 두가지 상태가 있다.
모의실험은 스캔 패스를 원래 스캔된 순서대로 받는다. 스캔을 모의 실험하기위해 XYZ 및 PSL 파일을 받을 수 있다.
이것은 다음을 수행 할 수 있게 한다:
점구름이 원래 스캔된 방법을 시각화할 수 있다.
모의실험 받기 동안, 소프트웨어가 레이저 데이타 수집 설정 대화 상자의 활성 설정을 받은 점구름 데이타에 적용하기 때문에 실시간 필터의 결과를 볼 수 있다. 레이저 데이타 수집 설정 대화상자에 대한 상세 정보는, 이 문서의 "레이저 데이타 수집 설정" 항목을 참조한다.
스캔을 모의실험하기위해:

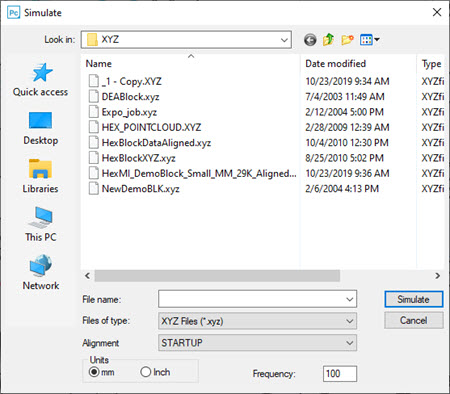

모의실험 대화상자를 열기위해 스캔 모의실험 버튼을 클릭한다.
받으려는 점구름 파일로 이동하기위해 모의실험 대화 상자를 사용한다. 보여줄 파일 형식을 필터하기위해 파일 형식 목록을 사용한다.
점구름 파일은 줄무늬 정보를 포함해야한다.
선택한 파일이 줄무늬 정보가 없으면, 모의실험 버튼을 클릭하자마자 PC-DMIS는 파일에 줄무늬 정보가 없기 때문에 PC-DMIS가 파일을 모의 실험할 수 없다는 오류 메시지를 보여준다. 그런 다음 로드 절차를 중단한다.
파일에 줄무늬 정보가 있으면, 로드가 계속된다. PC-DMIS는 점구름 데이타를 편집창의 현재 커서 위치 아래에 있는 첫번째 점구름 연산자에 로드한다.
기존 점구름 연산자가 이미 데이타가 포함하면, 새 데이타가 기존 데이타에 추가된다.
점구름 연산자가 없으면, PC-DMIS는 새 점구름 연산자를 만든다.
받기 절차 중 모의실험 속도를 설정하기위해 모의실험 대화 상자에서, 빈도 상자에 값을 입력한다. 기본값은 100이고 범위는 최저 속도에서 최고 속도까지 1에서 500까지이다.
모의실험 버튼을 클릭한다. PC-DMIS는 점구름 데이타를 받을 때 스캔을 모의실험한다.
