TCP/IP 점구름 서버

PC-DMIS는 타사 클라이언트를 보거나 연결하기위해 TCP/IP 통신을 사용하는 여러 옵션이 있다.

일반 오프라인 TCP/IP 수신 점구름 함수

이 OFFLINE 기능은 클라이언트 응용 프로그램에서 PC-DMIS (서버 응용 프로그램)로 점구름을 수신할 수 있게 한다. PC-DMIS가 새로운 새 점구름 데이타를 수신할때, 오프라인으로 점검 루틴을 자동으로 실행한다. "일반 파일 수신 포맷"을 본다.

점구름 도구바에서, PC-DMIS를 "감시" 상태로 놓기위해 TCP/IP 점구름 서버 수신 데이타 버튼 을 클릭한다. 이 상태에 있을때, PC-DMIS 는 점구름 파일을 수신할 준비가 되어 대기중이다. 클라이언트 응용 프로그램은 점구름 데이타 보내기를 시작해야한다. 이 버튼은 오프라인 모드로 PC-DMIS를 실행할 때만 나타난다. 이 기능을 끄기 위해 버튼을 두번 클릭한다.

PC-DMIS가 새 점구름 파일을 발견하면:

OFFLINE 실행을 위한 초기 측정 루틴을 만들기위해:

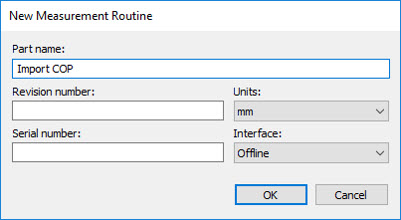

  1. 오프라인 인터페이스로 PC-DMIS 측정 루틴을 만든다.

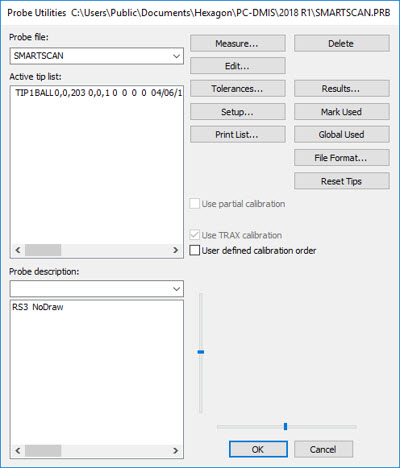

  1. 소프트웨어는 프로브 유틸리티 대화상자를 보여준다. SMARTSCAN을 활성 오프라인 레이저 프로브로 선택한다.

  1. 점구름 도구바에서, TCP/IP 작업 (TCP / IP 작동) 버튼을 선택한 다음 TCP/IP 점구름 서버 수신 데이타 버튼 을 누른다.

TCP/IP 점구름 서버 수신 데이타 버튼은 PC-DMIS가 오프라인 모드에서 실행될때만 사용될 수 있다.

  1. 클라이언트 TCP/IP 포트 대화상자에서, 포트 ID를 입력하고 OK 클릭한다. 포트 ID를 클라이언트 응용 프로그램에서 찾을 수 있다.

  1. 클라이언트 응용 프로그램이 보내기 기능을 시작하자마자 PC-DMIS는 점구름 데이타를 수신을 시작한다. 소프트웨어는 왼쪽 하단 구석에 있는 PC-DMIS 상태 영역에 들어오는 데이타의 진행 상황을 보여준다.

  2. 필요한 점구름 명령 (예를들어, 점구름 좌표일치 점구름 표면 Colormap 등), 자동 특성 및 측정을 만든다.

  3. 측정 루틴을 저장한다.

일반 파일 수신 포맷

PC-DMIS 는 다음과 같은 점구름 포맷을 수신할 수 있게 한다:

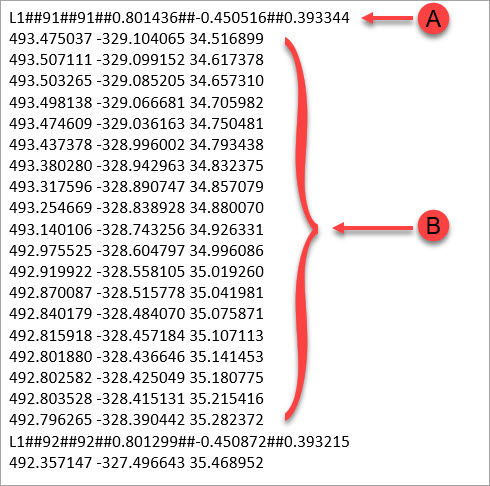

각 레이저 스트라이프, 라인 또는 패치가 스트라이프의 벡터 (IJK)를 정의하고, 스트라이프의 지점의 XYZ 값이 뒤에 오는 데이타. 지점 XYZ 값은 공백 또는 쉼표로 구분할 수 있다.

A - 라인 (레이저 줄무늬 또는 패치) 번호 고유 식별 번호 (옵션적) 라인의 IJK (센서 방향에서)

B - 라인에서 지점의 XYZ 값

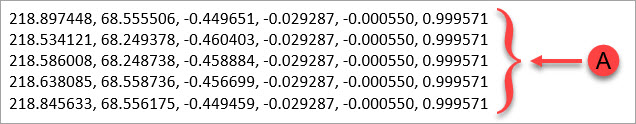

데이타 파일은 각 지점의 XYZ 또는 XYZIJK 값을 정의한다. 이들 데이타 유형의 경우, PC-DMIS가 표면 Colormap 과 특성 수집 같은 점구름 작업에서 지점의 벡터를 사용하기 때문에 XYZIJK가 더 좋다. 다음의 예는 XYZIJK 값이 있는 지점을 보여준다.

A - 각 지점의 XYZIJK 값



일반 온라인 TCP/IP 보내기 점구름 함수

PC-DMIS는 맞춤식 타사 소프트웨어 응용프로그램으로 점구름 데이타를 보낼 수 있다. 그것은 TCP/IP 통신 프로토콜를 이것을 하기 위해 사용한다. 연결을 하기 위해 사용자지정 응용 프로그램은 PcDmisPointCloudClientDll.dll 이라고하는 동적 링크 라이브러리 (dll) 파일을 로드할 수 있어야 한다. Hexagon 기술 지원의 이 파일을 요청할 수 있다.

응용 프로그램이 .dll 파일을 로드할때, 연결하기 위해 PC-DMIS 점구름 도구바에 있는 이들 TCP/IP 점구름 서버 아이콘 중 하나를 클릭한다:


로컬 사본이 있는 TCP/IP 점구름 서버 연결 - 클라이언트와의 연결을 설정하고 클라이언트에 직접 점구름 데이타를 보낸다. 스캔이 완료될때, 점구름 데이타는 측정 루틴 내에 남는다.


로컬 사본이 있는 TCP/IP 점구름 서버 연결 - 클라이언트와의 연결을 설정하고 클라이언트에 직접 점구름 데이타를 보낸다. 스캔이 완료될때, 점구름 데이타는 측정 루틴 에서 삭제된다.
