프로브 도구상자: 위치 프로브 탭

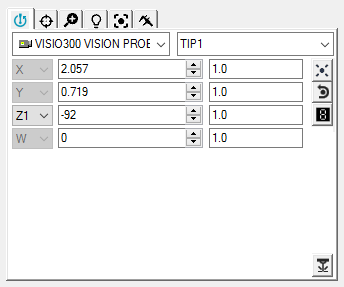

가상 조이스틱"처럼 작동하여 측정하려는 특성 위에 프로브 또는 카메라를 배치하기위해 위치 프로브 탭을 사용할 수 있다.
비전 프로브를 배치하기위해, 다음 단계를 따른다:
현재 위치 편집 상자의 값이 증가하거나 감소하는 양을 지정하기위해 증가 편집 상자
에서 증가 값을 조정한다.
현재 지점 수정 상자의 값을 변경하기 위해 위 와 아래 화살표를 클릭한다. 이것은 지정된 값으로 비전 프로브가 실시간으로 이동하게 한다. 또는, 비전 프로브를 이동하도록 값을 입력할 수 있고 Enter 키를 누를 수 있다.
다중 축이 있는 기계(두개의 회전 테이블과 같은)의 경우, 현재 활성화된 회전 테이블을 또한 선택한다.
프로브 도구상자의 프로브와 프로브 팁 목록에서 어떤 정보도 볼 수 없다면, 프로브를 먼저 정의해야 한다. 프로브 정의 방법에 관한 정보는, PC-DMIS 핵심 문서에서 "프로브 정의" 장을 본다.
이 탭을 모든 프로브 유형(접촉, 레이저 또는 광)과 함께 사용할 수 있으므로, 이 PC-DMIS 비전 문서는 PC-DMIS 비전 관련 항목만 다룬다. 일반적으로 프로브와 관련된 도구상자에 관한 정보는, PC-DMIS 핵심 문서에서 "프로브 도구상자 사용"을 참조한다.
지점 프로브 탭 버튼
|
뷰의 필드의 중앙에서 가장자리 지점을 측정하기 위해 접촉을 수행 버튼을 클릭한다. 가장자리 지점은 측정될 뷰의 필드 중앙의 60 픽셀 범위내에 있어야 한다. |
|
왼쪽 마우스 클릭을 사용해서 방금 수행한 고정 점 접촉을 제거하기 위해 접촉 제거 버튼을 클릭한다. 이 버튼은 고정 점 접촉을 입력할 때까지 사용할 수 없다. |
|
프로브 판독창을 보여주기 위해 프로브 판독 버튼을 클릭한다. 이 창을 크기 변경 또는 위치 변경할 수 있다. "광학 프로브들과 함께 프로브 판독창 사용" 항목을 본다. |
|
레이저 켜기/끄기 버튼은 레이저 프로브 또는 레이저 포인터와 연결된 상태의 시스템을 위해 사용될 수 있다 (예를들어, TESA VISIO 300 과 500). 이 버튼은 레이저 켜기와 끄기를 토글한다. |
