비전 다각형

다각형을 만들기 위해:

1. DCC 모드에서 다각형을 생성 및 측정하고 기계가 DCC 이동을 지원하는 경우 DCC 모드 를 선택한다.

2. 자동 특성 도구바 (삽입 | 특성 | 자동 | 다각형)에서 자동 다각형 을 선택한다. 이것은 다각형 자동 특성을 위한 자동 특성 대화 상자를 연다.

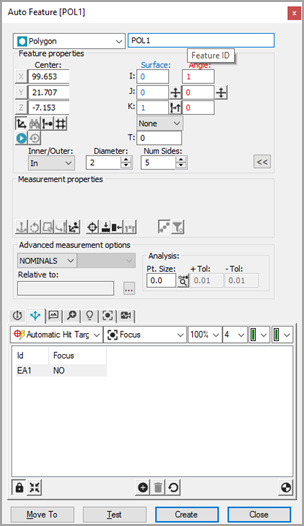

비전 다각형 자동 특성 대화상자

3. 자동 특성 대화 상자에서, 다음 두가지 방법 중 하나로 다각형을 선택한다:

• CAD 선택 방법 - CAD 탭에서, 다각형의 위치를 설정하기 위해 CAD 표면에서 다각형의 가장자리 근처에서 한번 클릭한다.

• 대상 선택 방법 - 다각형을 선택하는데 이 방법을 사용하기위해 다음 단계를 따른다:

1. 대화 상자의 특성 속성 영역에서, 면의 수 상자에 값을 설정하기위해 위쪽 및 아래쪽 화살표를 입력하거나 사용한다.

2. 그래픽 디스플레이 영역에서, 라이브 뷰 창을 보여주기위해 비전 탭을 선택한다.

3. 특성을 정의하기위해 첫번째 가장자리에서 두점을 클릭한 다음, 다른 모든 면을 한번 클릭한다. 총 면 수는 첫번째 단계에서 설정한 면의 수 상자의 값과 일치해야 한다.

4. 필요하면 조명과 배율을 조정한다.

4. PC-DMIS 비전 다각형을 위한 이론상의 데이타를 자동 특성 대화상자에 자동적으로 놓는다. 접촉 목표물은 다각형을 위해 자동으로 보여진다.

5. 다각형의 이론상의 값들과 일치하기 위해 자동 특성 대화상자에서 이론상의 정보를 조정한다. 또한, 필요하면 프로브 도구상자의 값을 조정한다.

6. 다각형 측정을 테스트하기 위해 테스트를 클릭한다.

7. 다각형을 측정 루틴에 추가하기 위해 자동 특성 대화상자에서 만들기를 클릭한다.

8. 나중의 실행을 위해 측정 루틴을 저장한다. "비전 측정 루틴 실행하기에 관한 주석" 을 본다.
