CAD-modellen medföljer den här versionen av PC-DMIS. Genomgången förutsätter dessutom att du har följande:

• En fixtur på bottenplattan

• En pelarliknande cylindrisk fixtur som kan anslutas till Hexagons testblock.

Du kan placera detaljen direkt på bordet utan fixtur om du vill. Det kanske dock inte finns tillräckligt med utrymme för at mäta sidoytorna.

Anslut fixturen och detaljen

Om du inte har den verkliga detaljen kan du använda en liknande detalj som har flera cirklar och en kon som du kan mäta.

1. Anslut en cylinderfixtur i en gängad fixtur på bottenplattan eller i själva bordet på mätmaskinen.

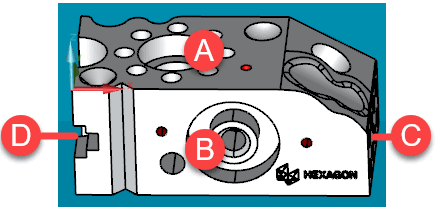

2. Anslut Hexagons testblock längst upp på den gängade cylinderfixturen.

3. Rikta textblocket på mätmaskinens bord så att mäthuvudet enkelt kan komma åt topp- och frontytan.

För offlineanvändare

1. Anslut en cylinderfixtur i en gängad fixtur på bottenplattan eller i själva bordet på mätmaskinen.

2. Anslut Hexagons testblock längst upp på den gängade cylinderfixturen.

3. Rikta textblocket på mätmaskinens bord så att mäthuvudet enkelt kan komma åt topp- och frontytan.

Anslut mäthuvudet

Anslut mäthuvudet, utan förlängningar, och en rubinmätspets före ett brytande mäthuvud på mätmaskinens vertikala arm. Anteckna vilka maskinvarukomponenter du använder så att du senare kan definiera mäthuvudet i PC-DMIS.

• Gå vidare med "Starta mätmaskinen och köra den till hemmaläget" om mätmaskinen INTE är påslagen.

• Om mätmaskinen redan är påslagen, körd till hemmaläget och du har startat PC-DMIS så kan du gå vidare med "Skapa en ny mätrutin".
