Den här proceduren ställer du in systemets koordinatnollpunkt och definierar axlarna X, Y och Z. Information om hur man skapar uppriktningar finns i kapitlet "Skapa och använda uppriktningar" i den centrala dokumentationen för PC-DMIS.
Var under denna process uppmärksam på triedersymbolen i Grafikfönstret. När du först öppnar dialogrutan Uppriktning börjar den att långsamt flyttas runt.
Detta indikerar att du inte har slutfört uppriktningen och att det fortfarande finns vissa frihetsgrader.
Välj Infoga | Uppriktning | Ny för att öppna dialogrutan Uppriktning.
Kontrollera under hela processen att kryssrutan Auto förblir markerad. Den här funktionen flyttar axlarna baserat på elementtypen och riktningen på elementet.
Välj planets element-ID (PLN1) från listan med element i dialogrutan.
Klicka på knappen Nivå om du vill ange normalaxelns riktning för det aktuella arbetsplanet.
Välj planets element-ID (PLN1) igen.
Klicka på Nollpunkt. Då översätts (eller flyttas) detaljens nollpunkt till en specifik plats (som i detta fall är på planet).
Välj linjens element-ID (LIN1).
Kontrollera att Rotera till är satt till XPLUS. Se till att Kring är satt till ZPLUS.
Klicka på knappen Sekundär. Då roteras den definierade axeln på arbetsplanet mot elementet. I PC-DMIS roteras den definierade axeln runt den centroid som används som nollpunkt.
Välj cirkelns element-ID (CIR1).
Klicka på Nollpunkt. Nollpunkten flyttas till mitten av cirkeln samtidigt som den ligger kvar på samma nivå som planet. Du kan se att triedern flyttas i de båda vyerna Z+ and Y- och är fixerad på plats. Detta indikerar läget för den nya uppriktningen.
Nu bör dialogrutan Uppriktning och Grafikfönstret se ut ungefär så här:

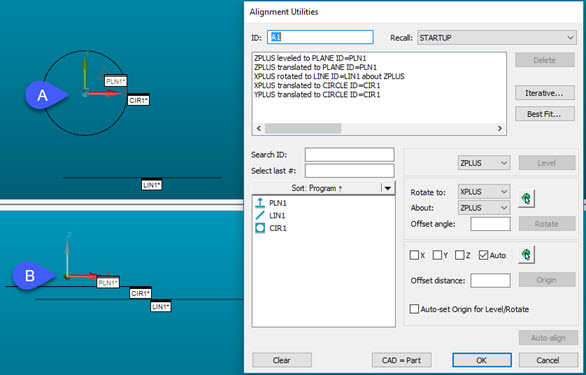

Till vänster - Grafikfönster med trieder i vyerna A) Z+ och B) Y-
Till höger - Dialogrutan Uppriktning med aktuell uppriktning
Klicka på OK när stegen ovan har slutförts för att infoga uppriktningen i Redigeringsfönstret:

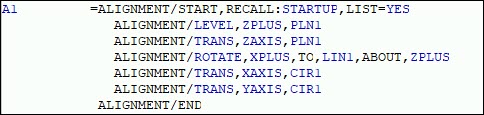

Redigeringsfönstret med den nya uppriktningen
Ett uppriktningskommando definierar uppriktningen för de elementkommandon som är under det i Redigeringsfönstret.
Om markören är på eller under A1-uppriktningen, sedan på verktygsfältet Inställningar, visar listan Uppriktningar A1, namnet på den nya uppriktningen.
Du kan även använda knappen 321-uppriktning (
) i verktygsfältet Guider när du vill öppna guiden för 3-2-1-uppriktning i PC-DMIS.
Gå till nästa steg: "Göra inställningar".
