Därefter måste du välja en linje med minst två mätpunkter på detaljens frontyta, precis under kanten. Den här genomgången använder två mätpunkter.
Ordningen för mätpunkterna för linjeelement är mycket viktig. Riktningen på linjen etableras från den första punkten till den andra. Riktningsinformationen används för att skapa koordinatsystemet i PC-DMIS.
De röda pilbaserna visar två mätpuntkslägen
Flytta pekaren till precis under den övre kanten i den nedre vyn i Grafikfönstret.
Klicka med pekaren på detaljens frontyta precis under kanten.
Ta den första mätpunkten på den vänstra sidan av frontytan.
Ta den andra mätpunkten till höger om den första mätpunkten på frontytan.
Tryck på End-tangenten efter de två mätpunkterna för att acceptera linjeelementet.
Ett element-ID (LIN1) visas och en linje ritas i Grafikfönstret i PC-DMIS.

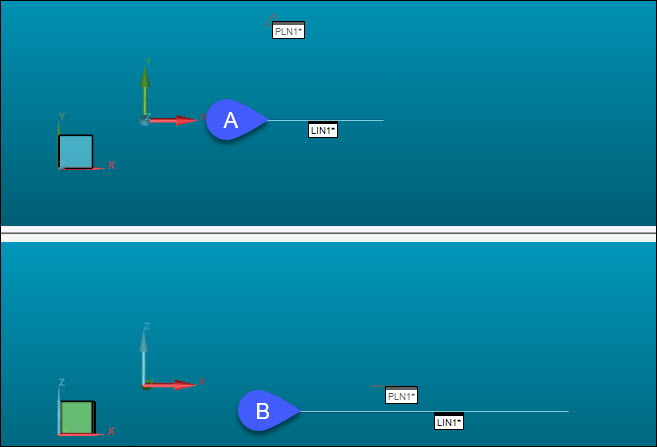

A - Linjeelement i vyn Z+
B - Linjeelement i vyn Y-
Ett ELEMENT/LINJE-kommando infogas även i Redigeringsfönstret i PC-DMIS.
