Förutom att ta mätpunkter med ditt mäthuvud för att mäta element, kan du använda funktionen QuickFeature för att lägga till element i din mätrutin. QuickFeature ger dig ett smidigt sätt att lägga till element om du har en CAD-modell för detaljen.
Toppyta - Lägg till hålmönster för bultar med åtta cirklar (CIR2- CIR9)
Den här processen lägger till ytterligare åtta cirkelelement i mätrutinen från ett hålmönster för bultar.
Välj Flytta (
) från verktygsfältet Grafik.
Klicka på toppytan (1) för att välja den i grafikmodellen. Den markeras i en ljusblå färg.
Håll Skift-tangenten nedtryckt och vila pekaren över ett litet cirkulärt element. Den här genomgången använder cirkeln som är närmast toppytans nedre kant. Nu markeras alla cirkulära element med den här diametern på ytan (2).
När dessa element har markerats i gult klickar du på elementet för att skapa de markerade cirkulära elementen (3).
Alla åtta cirklar (CIR2 till och med CIR9) infogas i Redigeringsfönstret i PC-DMIS.
Toppyta - Lägg till två kapslade stora inre cylindrar (CYL1 och CYL2)
Den här processen lägger till två inre cylinderelement kapslade inuti varandra i mätrutinen.
Klicka en gång till på toppytan för att avmarkera den.
Håll Skift-tangenten nedtryckt och vila pekaren över den inre ytan på den större inre cylindern. Du kanske måste zooma in på detaljen för att välja cylindern:
Klicka på cylindern för att skapa elementet när cylindern markeras i gult. CYL1 infogas i Redigeringsfönstret i PC-DMIS.
Utgå från widgeten för mätstrategier och klicka på Verkställ (
) för att acceptera elementet.
Använd QuickFeature och upprepa ovanstående på den mindre kapslade inre cylindern.
CYL2 infogas i Redigeringsfönstret i PC-DMIS.
Frontyta - Lägg till den yttre cylindern (CYL3)
Den här processen lägger till de yttre cylinderelementen på frontytan i mätrutinen.
Håll Skift-tangenten nedtryckt och vila pekaren över den yttre ytan på den yttre cylindern på frontytan.
Klicka på cylindern för att skapa elementet när cylindern markeras i gult. CYL3 infogas i Redigeringsfönstret i PC-DMIS.
Utgå från widgeten för mätstrategier och klicka på Verkställ () för att acceptera elementet.
Frontyta - Lägg till en inre cylinder (CYL4)
Den här processen lägger till de inre cylinderelementen på frontytan i mätrutinen.

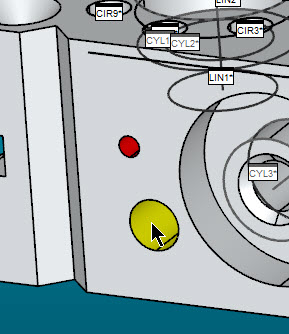

Lokalisera den inre cylindern på frontytan som är direkt under och vinkelrät mot hålet i mitten på toppytan.
Håll Skift-tangenten nedtryckt och vila pekaren över den inre ytan av cylindern.
Klicka på cylindern för att skapa elementet när cylindern markeras i gult. CYL4 infogas i Redigeringsfönstret i PC-DMIS.
Utgå från widgeten för mätstrategier och klicka på Verkställ () för att acceptera elementet.
Mer information om QuickFeature finns i "Skapa QuickFeature" i kapitlet Skapa autoelement i den centrala dokumentationen för PC-DMIS.
Gå till nästa steg: "Konstruera nya element från befintliga element".
