Det här området gäller för fliken Färger i dialogrutan CAD- och grafikinställning (Redigera | Grafikfönster | Skärmfärg).
Med området Markering kan du ändra färgen som PC-DMS använder för objekt som du markerar eller när du vilar pekaren över ytor eller kurvor. Följ anvisningarna i "Så här ändrar du färg" för att ändra färg.
Vald - Detta alternativ styr färgen som PC-DMIS använder när du väljer geometriska element från CAD-modellen. Du ska som vanligt välja element från CAD-modellen för åtgärder som konstruktioner och utvärderingar. Elementen väljs även automatiskt i PC-DMIS allt efterhand som de körs.

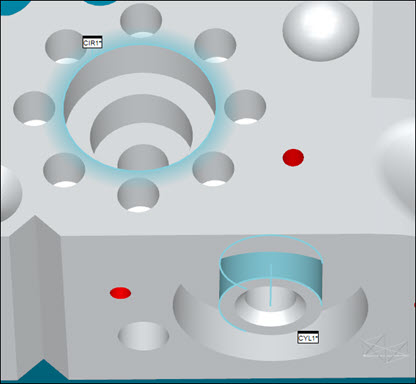

En vald cirkel (2D-element) och en vald cylinder (3D-element)
Vila musen över - Det här alternativet styr markeringsfärgen som PC-DMIS använder när du flyttar pekaren över geometriska element på CAD-modell. PC-DMIS använder vanligtvis denna färg när du skapar QuickFeature-element. (För ingående info om hur man skapar QuickFeature-element finns i "Skapa QuickFeature-element" i kapitlet "Skapa autoelement".) PC-DMIS använder också denna färg för linjen du drar för att skapa en snabbscanning. (För information om snabbscanningens funktionalitet, se "Skapa snabbscanning" i kapitlet "Scanning" i grunddokumentationen om PC-DMIS CMM .)
Standardfärg för mus över under en QuickFeature-åtgärd.
