Listan Aktiva mätspetsar

PC-DMIS har kapacitet att lagra data som beskriver ett stort antal mätspetsar. Den består av mätspetsens ID, rotation, typ, läge, diameter, tjocklek, datum och tid för kalibrering samt okalibrerade mätspetsar. De sparas alla i listan Aktiva mätspetsar.

Listan Aktiva mätspetsar

Listan kan innehålla upp till 32 767 mätspetsar. Antalet kan dock begränsas av det tillgängliga hårddiskutrymmet.

I PC-DMIS beskrivs ett mäthuvud i enlighet med:

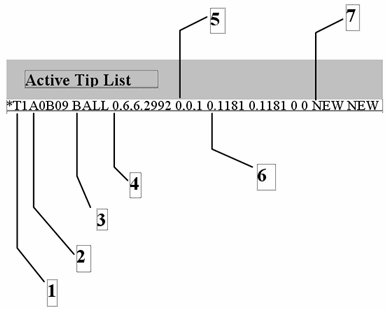

Beskrivning i mätspetslistan

1. MÄTSPETS-ID#- Detta ID är det permanenta värde som tilldelas till en mätspets när den laddas till minnet.
2. Mätspetsrotation- I det här fältet visas mätspetsens rotation i lodrät (A) och vågrät (B) riktning.
3. Typ av mätspets- I det här fältet visas mätspetstypen (kula, skiva, kon, cylinder, optisk).
4. X,Y,Z-läge- Dessa värden beskriver mätspetsens läge. Positionen anges i förhållande till undersidan av Z-spåret.
5. I,J,K-riktning- Dessa värden anger mätspetsens riktning. Vektorn går från mätspetsens mittpunkt mot Z-spåret.
6. Diameter och tjocklek- Dessa värden beskriver mätspetsens diameter och tjockleken för mäthuvuden av typerna SKAFT och SKIVA. Värdena definieras när mäthuvudet laddas. (Information om hur du ändrar ett fält finns i "Redigera kalibreringsnormal".)
7. Datum och tidpunkt- De här rutorna anger datum och tidpunkt för den senaste kalibreringen av mätspetsen. Om du skapar en ny mätspets utan att kalibrera den visas "NY" som värde för datum och tidpunkt. Om du laddar en gammal mätspets som inte har någon tillgänglig information om datum och tid visas "OKÄNT" för värdena. Värdena för tidpunkt och datum uppdateras endast för de mätspetsar som faktiskt kalibreras.

* (asterisk) - Okalibrerad mätspets

Lägga till mätspetsar till listan

Använd knappen Lägg till vinklar för att definiera nya mätspetsar och lägga till dem i listan. Information finns i "Lägga till vinklar".

Redigera mätspetsdata

1. Markera den önskade aktiva mätspetsen i listan Aktiva mätspetsar.

2. Klicka på Redigera för att öppna dialogrutan Redigera mäthuvudsdata.

3. Modifiera värdena som visas.

4. Klicka på OK för att spara ändringarna.

Det visas en asterisk (*) framför mätspets-ID:t för okalibrerade mätspetsar i listan Aktiva mätspetsar.

Sätta kalibreringsordningen

Kalibreringsordningen bestäms genom i vilken ordning du väljer mätspetsarna i listrutan.

Så här ställer du in kalibreringsordningen:

1. Utgå från dialogrutan Mäthuvud och klicka på Mät för att öppna dialogrutan Kalibrera mätspetsar.

2. Utgå från dialogrutan Mäthuvud, området Kalibreringsläge, och välj alternativet Användardefinierat. (Se "Mät".)

3. Håll Ctrl nedtryckt på tangentbordet.

4. Klicka med vänster musknapp på de mätspetsar som ska kalibreras i listan Aktiva mätspetsar . När du väljer ett mätspets-ID visas ett värde som anger index på mätspetskalibreringsordningen bredvid ID-värdet.

Om du inte väljer några mätspetsar får du frågan om du vill mäta alla mätspetsar.

Välja vilken mätspets som ska användas

Så här definierar du vilken mätspets som ska användas i mätrutinen:

• Skriv in MÄTSPETS i kommandoläget i Redigeringsfönstret och tryck på Tabb på tangentbordet.

• Välj mätspets från listan på verktygsfältet Inställningar.

Redigeringsfönstrets kommandorad för en exempelmätspets ser ut så här:
MÄTSPETS/T1A0B0, SKAFTIJK=0, 0, 1, VINKEL=0

Denna mätspets används tills ett annat mätspetskommando påträffas i mätrutinflödet.

Ta bort en vinkel för en mätspets eller för ett vridbart mäthuvud

Ta bort en eller flera mätspetsar från listan Aktiva mätspetsar så här:

1. Markera objekt som ska tas bort.

2. Klicka på knappen Ta bort.

Du kan även ta bort specifika vinklar för ett vridbart mäthuvud ur listan Aktiva mätspetsar. Om du tar bort en mätspets eller ett mäthuvud tas även alla relaterade vinklar för ett vridbart mäthuvud bort från filen.

Om du väljer det här alternativet tas mätspetsen bort ur listan Aktiva mätspetsar och även från de filer med mätspetsar som finns i systemet.
