Lägg till kalibreringsnormal

(Det här objektet används för dialogrutan Mäthuvud som öppnas med Infoga | Hårdvarudefinition | Mäthuvud.)

Om du klickar på knappen Lägg till normal öppnas dialogrutan Lägg till kalibreringsnormal. För åtkomst till knappen, välj knappen Mäta i dialogrutan Mäthuvud (Infoga | Maskinvarudefinition | Mäthuvud).

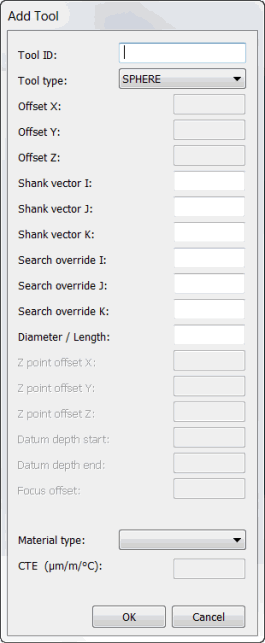

Dialogrutan Lägg till normal

Dialogrutan Lägga till normal låter dig spara data som beskriver kalibreringsnormalen. Varje kalibreringsnormal tilldelas ett ID-nummer.

När du definierar en ny normal infogas den i listan Tillgängliga normaler i dialogrutan Kalibrera mätspetsar .

Du måste definiera minst en mätspets innan du kan mäta en kalibreringsnormal.

Lägga till en normal i listrutan Tillgängliga normaler genom att öppna dialogrutan Lägg till normal med knappen Lägg till normal.

Du kan definiera dessa objekt:

ID för kalib.normal – I den här rutan skriver du in ett namn på kalibreringsnormalen som definieras.

Typ – Välj typ av kalibreringsnormal. Vissa objekt kan endast väljas om du använder ett viss typ av mäthuvudssystem.

Ringnormaler används endast med optiska mätsystem. För mer information om hur du kalibrerar med en ringnormal, se PC-DMIS Vision dokumentation.

Offset X, Y, Z – Med dessa värden för X, Y och Z definieras placeringen av kalibreringsnormalen i maskinkoordinater. Om du vill kalibrera en mätspets, markerar du mätspetsen i Aktiva mätspetsar. Fortsätt med att kalibrera mätspetsen genom att klicka på knappen Mät. (Se "Förhandsgranska mäthuvudskonfigurationen".)

Skaftvektor I, J, K – Dessa värden definierar vektorn på normalens skaft. Värdena används för att undvika skaftet vid kalibreringen.

Objekt A föreställer skaftet på sfärisk kalibreringsnormal

Sökvektor I, J, K – I de här rutorna definieras en vektor som PC-DMIS använder för att fastställa den effektivaste ordningen för mätning av alla mätspetsar. Detta aktiveras när du markerar kryssrutan Anv.definierad kalibreringsordning i dialogrutan Mäthuvud. Mer information finns i "Kryssrutan Anv.definierad kalibreringsordning".

Diameter / längd – I den här rutan visas diametern eller längden på en sfärisk kalibreringsnormal.

Alternativen 0-pkt X-offset, 0-pkt Y-offset, 0-pkt Z-offset, Referensdjup start, Referensdjup slut och Fokusoffset är till exempel endast tillgängliga om du kör PC-DMIS Vision. Se dokumentationen om PC-DMIS Vision för beskrivning av dessa alternativ.

Materialtyp - Denna lista innehåller typer av standardmaterial. När du väljer ett material visas dess värmeutvidgningskoefficient (CTE) i rutan CTE.
