Konstruera en skärningspunkt

Du kan konstruera en punkt mellan två giltiga element:

Första giltiga element	Andra giltiga element
Plan	Linje, cylinder, kon eller kurva
Linje	Plan, sfär, kon, cylinder, kurva, linje, cirkel eller spår
Cylinder	Plan, linje, kon, cylinder, cirkel eller spår
Kon	Plan, linje, kon, cylinder, cirkel eller spår
Kurva	Plan, linje
Sfär	Linje
Cirkel	Linje, kon, cylinder, cirkel eller spår

Punkten skapas där de två elementens linjer (centrumlinjer) skär varandra eller där ett linjärt element genomborrar ett plant element.

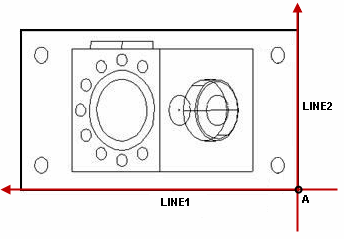

A - Punkt konstruerad av två linjer (LINE1 och LINE2)

Konstruera en skärningspunkt från två linjer

Information om hur du skär eller genomborrar en cirkel med en linje finns i "Konstruera en genomborrningspunkt".

Så här konstruerar du en skärningspunkt:

Välj Infoga | Element | Konstruerad | Punkt för att visa dialogrutan Konstruerad Punkt.
Välj alternativet Skärningspunkt från listan Metod.
Använd tabellen ovan för att välja den första och den andra giltiga elementtypen.
Ändra elementets teoretiska värden genom att markera kryssrutan Ange teor. i området Teoretiska värden och uppdatera värdena X, Y, Z, I, J och K efter behov.
Klicka på knappen Skapa.

Så här ser kommandoraden för det här alternativet ut i Redigeringsfönstret:

CONSTR/POINT,INTOF,feat_1,feat_2

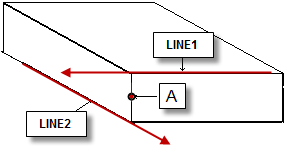

Om de två elementen inte skär varandra konstrueras punkten halvvägs mellan det två elementen vid den synbara skärningen. Med andra ord är skärningspunkten mittpunkten på den kortaste linjen som förbinder de två indataelementen.

I det här exemplet visar A var skärningspunkten konstrueras mellan linje 1 och linje 2.

Konstruera en skärningspunkt från två linjer som inte skär varandra

Du kan skära två cirkelelement och så länge de har samma (eller mycket snarlika) vektorer genereras ett konstruerat punktelement vid någon av skärningspunkterna i PC-DMIS. Om du ändrar ordningen på de valda indataelementen i dialogrutan Konstruera punkt konstrueras en punkt vid den andra skärningspunkten i PC-DMIS.

Du kan skära ett linjeelement med en konstruerad kurva. Linjen och kurvan projiceras först mot det aktuella arbetsplanet där skärningspunkten beräknas. Ett felmeddelande visas om det inte finns en skärningspunkt. Om det finns flera skärningspunkter kommer endast den som är närmast kurvans startpunkt att rapporteras. För att få övriga skärningspunkter kan det gå att dela upp kurvan och beräkna skärningspunkter för varje delkurva.

Om du markerar ett spår som ett av dina indataelement används vektorn för spårets centrumlinje när den här punkten konstrueras i stället för spårets normalvektor i PC-DMIS. Om du vill använda den äldre spårnormalvektorn måste du ändra värdet för inställningen UseLegacySlotVector i PC-DMIS Inställningar. Information om hur du gör detta finns i "Ändra inställningsposter".
