ISO-toleranser har en alfanumerisk etikett istället för normala plus- och minustoleransvärden. Etiketterna visas som "H7", "h7" eller "G9" som i exemplet nedan.
Exempel på ISO-toleranser i en bild i PC-DMIS
Följande är baserat på ISO-standard 286-1, ISO-systemet med begränsningar och anpassningar.
Bokstaven ("H", "h", "g" osv.) visar toleransklassen. Den är skiftlägeskänslig: versaler betyder hål eller andra innerformer medan gemener betyder skaft eller andra ytterformer.
Numret visar graden av tolerans.
För att ISO-toleranserna ska fungera i PC-DMIS måste toleransvärdena konfigureras i en CSV-fil (kommaavgränsad fil).
Följande två rader visar en del av ett CSV-filexempel och motsvarar den första halvan av kolumnen "7" i tabell 6 i ISO 286-2: 1988 (E), som definierar värden för en H7-tolerans:
H7, 0, 3, 6, 10, 18, 30, 50, 80, 120, 180, 250, 315, 400, 500 0.010, 0, 0.012, 0, 0.015, 0, 0.018, 0, 0.021, 0, 0.025, 0, 0.030, 0, 0.035, 0, 0.040, 0, 0.046, 0, 0.052, 0, 0.057, 0, 0.063, 0
Den första posten på den första raden, H7, definierar typen av tolerans som dessa två rader avser. Värdena på de här två raderna tillämpas bara för toleranser som har H7.
På resten av den här raden definieras storlekskategorier. Den första storlekskategorin är för utvärderingar större än 0 men mindre än eller lika med 3. Den andra kategorin är för utvärderingar större än 3 men mindre än eller lika med 6. Den tredje kategorin är för utvärderingar större än 6 men mindre än eller lika med 10 osv.
På nästa rad anges toleransvärden som matchar upp till storlekskategorierna på rad 1. Plus- och minustoleranserna för den första storlekskategorin är +0,010/-0. Den andra är +0.012/-0. Den tredje är +0.015/-0 osv.
Importera en CSV-fil med toleranser så här:
Välj Redigera | Alternativ | CAD GD&T-urval för att öppna dialogrutan GD&T-urval.

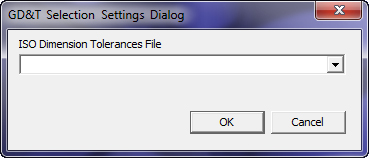

Utgå från dialogrutan GD&T-urval och använd kombinationsrutan ISO-toleransfil för utvärderingar för att välja CSV-filen:
Dialogrutan GD&T-urval
Klicka på OK för att importera CSV-filen.
Mer ingående information om ISO-standarder för utvärdering och toleranser finns på ISO-webbplatsen.
