Innan du kan använda en referens måste du definiera den i mätrutinen. Det kan du göra med kommandot Referensdefinition. Definiera en referens och skapa kommandot genom att välja Infoga | Utvärderingar | Referensdefinition från menyn.

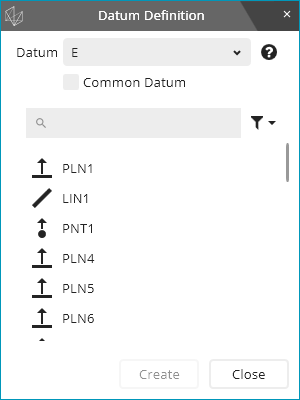

Dialogrutan Referensdefinition öppnas.
Skriv in eller välj referensnamnet i rutan Referens.
Välj ett eller flera referenselement från listan med referenser.
Om du väljer ett element representerar referensen en enda referens. När du har valt detta element filtrerar PC-DMIS elementlistan så att den endast visar andra element med samma egenskaper. Om du till exempel väljer en cirkel med diametern 25 mm filtreras listan och visar andra cirklar med samma diameter. Detta förenklar valet av ytterligare, liknande element så att din referens representerar ett referensmönster.
Klicka på Skapa.
Koaxiala cylindrarFortsätt att använda dialogrutan för att skapa ytterligare referenser och gemensamma referenser efter behov.
Referens - Den här rutan definierar namnet på referensen. Det är vanligtvis en enda bokstav så som E eller en sekvens med några bokstäver så som BG.
Gemensam referens - Med den här kryssrutan kan du definiera en gemensam referens. Om du markerar den här kryssrutan visar elementlistan inte längre några element, i stället visar den referenser som du redan har definierat. För att till exempel definiera den gemensamma referensen A-B, definierar du först referens A, sedan referens B och slutligen den gemensamma referensen A-B.
Så här ser syntaxen för kommandot Referensdefinition ut i Redigeringsfönstrets kommandoläge:
REFDEF/A,ELEMENT=PLAN2,,
