En koncentricitetsspecifikation styr hur mycket elementet kan avvika från att vara koncentriskt till ett eller flera referenser.
Följande aspekter fungerar tillsammans för den här geometriska toleransen:
Varje ingående element och varje resulterande toleranssatt element
Varje toleranszon
Referenselementen
För att utvärdera den här toleransen omvandlar PC-DMIS varje ingående element till ett toleranssatt element. En beskrivning av detta finns i "Härleda det toleranssatta elementet".
Därefter optimerar PC-DMIS varje toleranssatt element in i respektive toleranszon. Optimeringsprocessen tar hänsyn till eventuella begränsningar som anges av varje referens.
Du kan använda följande elementtyper:
Tredimensionella bästanpassade linjer, linje vid elementpunkt, allmänna linjer, cylindrar, cirklar, sfärer och koner
PC-DMIS konstruerar det toleranssatta elementet baserat på den standard som du använder (ASME Y14.5 eller ISO 1101).
ISO 1101 (eller med ett element som inte har några ytdata):
PC-DMIS konstruerar det toleranssatta elementet på samma sätt som med lägestoleranser.
ASME Y14.5 med cylindrar, cirklar, sfärer och koner med ytdata:
PC-DMIS tillhandahåller ett alternativ för att växla mellan MEDIANPUNKTER eller AXEL:
AXEL - Det toleranssatta elementet konstrueras i programvaran som axeln för den orelaterade anliggande eveloppen (samma som för lägestoleranser).
MEDIAN_PUNKTER - Det toleranssatta elementet konstrueras i programvaran utifrån alla medianpunkter för elementet. Detta görs i enlighet med paragraf 7.6.4.2.2 i ASME Y14.5 2009.
För ISO är formen på toleranszonen alltid diametral. Den är riktad parallellt med referensaxeln.
För ASME är formen på toleransen vanligtvis diametral, men sfärelement kan ha en sfärisk eller diametral zon.
Det finns ett specialfall att ta hänsyn till. Om du har en sfäriskt zon koncentrisk till två eller flera sfärer (dvs. ASME-koncentricitet) anger standarden inte tydligt om sfärerna ska anses vara sammansatta eller oberoende. För kommandot för geometrisk tolerans i PC-DMIS anses de vara sammansatta eftersom det är det mer konservativa alternativet.
Verkligt värde:
Det här är storleken på den minsta toleranszonen som innehåller det verkliga toleranssatta elementet. Zonen är nominellt riktad och belägen till varje verklig referens.
Mätt värde:
Det här är storleken på den minsta toleranszonen som innehåller det mätta toleranssatta elementet. Zonen är nominellt riktad och belägen till varje mätt referens.
Anta att du har följande koncentricitetsspecifikation:
Med specifikation ovan ser det verkliga värdet ut så här:
Den verkliga detaljytan representeras av den heldragna linjen, den verkliga referensen representeras av den streckade linjen, det toleranssatta elementet representeras av den prickade linjen och den minsta toleranszonen som innehåller det verkliga toleranssatta elementet visas i det skuggade området. Toleranszonen är exakt koncentrisk till axeln för den verkliga referensen.
Slutligen ser det mätta värdet (med referensberäkningen STANDARD) ut så här:
Den mätta toleranszonen är exakt koncentrisk till axeln för den mätta referensen. I det här fallet mättes inte punkterna med tillräcklig täthet och det mätta värdet är därför mindre än det verkliga värdet.
För alla indataelement (ingående eller referenser) måste de nominella värdena vara korrekt specificerade. Detta säkerställer att de mätta värdena beräknas på korrekt sätt, och att toleranskommandot korrekt identifierar de optimerbara frihetsgraderna.
Referenssystemet måste vara axiellt, och den ingående elementytan eller de ingående elementytorna måste vara nominellt koncentriska med referensaxeln.
När det ingående elementet är en cylinder, cirkel eller sfär, tillåter koncentriska toleranser enligt ISO 1101 en maximal materialmodifierare
som indikerar att specifikationen är vid det maximala materialtillståndet (MMC). Alternativt tillåts en minsta materialmodifierare
som indikerar att specifikationen är vid det minsta materialtillståndet (LMC). Detta innebär att när den orelaterade anliggande enveloppen (eller orelaterade minsta storleken för materialenveloppen LMC) avviker från MMC (eller LMC), läggs en ytterligare tolerans eller "bonustolerans" till toleransen i toleransrektangeln vilket ger en total tolerans. Mer information om denna bonustolerans finns i "Utvärdera storlek med kommandot Geometrisk tolerans".
Koncentriska toleranser har en elementberäkningstyp om det ingående elementet har ytdata.
Den här beräkningstypen styr hur det toleranssatta elementet beräknas utifrån det ingående elementets ytdata. Mer information finns i "Härleda det toleranssatta elementet".
När minst ett referenselement har ytdata styr referensberäkningstypen hur de mätta referenserna beräknas utifrån referenselementens ytdata. Mer information finns i "Så här beräknas och används referenser i PC-DMIS".

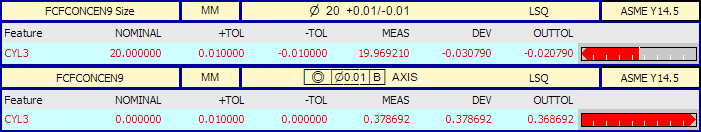

Här visas en exempelrapport för en koncentrisk tolerans för en cylinder. Cylinderns storlekstolerans är i den övre etiketten och koncentriciteten är i den nedre etiketten.
