En planhetsspecifikation styr hur mycket elementet kan avvika från att vara perfekt plant. Med andra ord utvärderar planhet hur plant elementet är. PC-DMIS stöder endast planhetsspecifikationen på plan.
Verkligt värde:
Det här är det minsta avståndet mellan två parallella plan, där hela ytan ligger mellan planen.
Mätt värde:
Det här är avståndet mellan två parallella plan, där alla mätta punkter ligger mellan planen. En bästanpassad rutin fastställer ytnormalen för de två planen. Beroende på mätosäkerheten, hur många punkter som mättes och var punkterna togs, så kan detta vara större eller mindre än det verkliga värdet. Här visas en illustration av ett fall där för få punkter mättes och det mätta värdet därför är mindre än det verkliga värdet.
Du kan använda plana element som har ytdata. Information om plan som har ytdata finns i "Elementtyper med eller utan ytdata".
Ingen. Den här geometriska toleransen tillåter inte några modifierare.
Exponerade alternativ
Beräkningstypen för toleranszonen styr bästanpassningsrutinen:
STANDARD - Beräknar ett bästanpassat plan med minsta zon (kallas även min-max). Den söker efter det minsta mätta värdet utifrån angiven ytdata. Det är matematiskt mycket likt specifikationen, eftersom det mätta värdet ligger nära det verkliga värdet om du mäter punkterna tätt och med hög noggrannhet.
LSQ - Beräknar ett bästanpassat plan med minsta kvadratmetoden, vilket minimerar summan av kvadraterna för avvikelserna till det bästanpassade planet. Det här alternativet producerar ett större mätt värde (det är mer konservativt än alternativet STANDARD). Men i allmänhet beräknas det här alternativet snabbare.
Här visas en exempelrapport för en planhetstolerans:
Om du markerar kryssrutan per enhet har planhet två segment. Det första (övre) segmentet är den totala planheten enligt beskrivningen ovan. Det nedre segmentet är planhet per enhet, vilken definierar en enhets storlek, form och riktning. Toleranserna för per enhet styr hur plan varje möjlig enhet av det toleranssatta elementet är.
Du är ansvarig för att göra följande:
Välja en kvadratisk eller rektangulär enhet.
Välja storlek eller storlekar för varje enhet.
Bestämma riktningen för enheten.
Bestämma enhetens riktning
Enhetens riktningsvektor styr hur enheten är riktad inom den plana ytan. Den är alltid normaliserad och alltid vinkelrät mot planets nominella ytnormal. Du kan ändra vektorn med knappen Enhetsriktning på fliken Toleransrektangel i dialogrutan Enhetsriktning. Mer information finns i "Enhetsriktning" under "Fliken Toleransrektangel". Med en rektangulär enhet representerar riktningsvektorn riktningen för den första utvärderingen i enhetsområdet. Om enhetsområdet till exempel är 5x3 motsvarar enhetsriktningsvektorn 5. Med en fyrkantig enhet, representerar vektorn riktningen på en av fyrkantens sidor.
Verkligt värde:
Teoretiskt är hela det toleranssatta elementet uppdelat i ett oändligt antal överlappande enheter. Varje enhet har de definierade värdena för storlek, form och riktning. Varje enhet har sitt eget verkliga planhetsvärde. Det verkliga planhetsvärdet för hela elementet är det verkliga värdet för den sämsta enheten.
Mätt värde:
Det finns ett mycket stort antal överlappande enheter som innehåller undergrupper av de mätta punkterna. För varje angiven enhet är det mätta värdet det minsta avståndet mellan två parallella plan. Alla mätta punkter för enhetens undergrupp ligger mellan planen. Det är samma som beräkningstypen STANDARD för toleranszonen. Beräkningstypen minsta kvadratmetod för toleranszonen är inte tillgänglig för toleranser per enhet.
Det mätta värdet för hela elementet är det mätta värdet för den sämsta enheten.
Algoritmen som kommandot för geometrisk tolerans använder kontrollerar inte varje möjlig enhet. I stället görs en intelligent sökning efter den sämsta enheten. Den hittar alltid den sämsta enheten. Detta kan göras med mycket kortare beräkningstid än om varje möjlig enhet kontrollerades.
I PC-DMIS 2020 R2 och senare kan du bestämma riktningen för enheten. Enhetens riktningsvektorer är i detaljkoordinater. I tidigare versioner, med XactMeasure-planhet per enhet, kunde du inte bestämma riktningen på enheten. Enheterna var även uppriktade med maskinens koordinatsystem snarare än detaljens koordinatsystem.
I PC-DMIS 2020 R2 och senare är algoritmen för planhet per enhet konservativ. Detta innebär att algoritmen alltid hittar den sämsta enheten. I tidigare versioner utvärderade XactMeasure-planhet per enhet ett stort antal enheter, men hittade inte alltid den sämsta enheten.

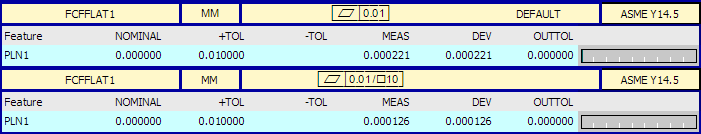

Här visas en exempelrapport för en tolerans per enhet. Den övre etiketten är för den totala planheten, och den nedre etiketten är för planhet per enhet.
