Fliken Nominella värden i dialogrutan Geometrisk tolerans är tillgänglig för lägestoleranser och för geometriska toleranser som har en storlekstolerans.

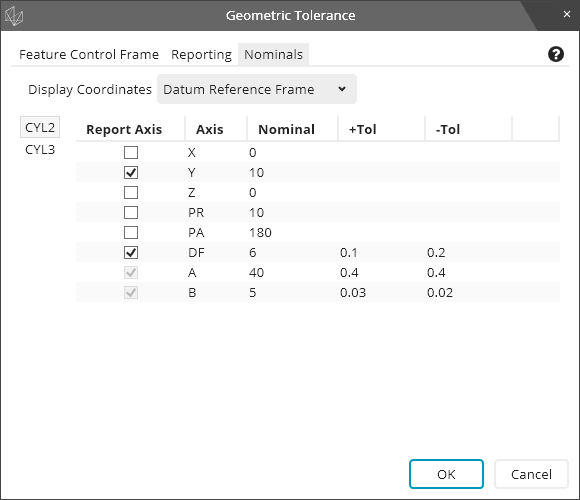

Den ser ut så här:
Den här listan styr koordinatsystemet som de nominella värdena rapporteras i. Du kan växla mellan Referenssystem och Aktuell uppriktning för att ändra de nominella värdena du ser.
När du klickar på OK eller Skapa ändrar PC-DMIS koordinatsystemet som resultaten rapporteras i.

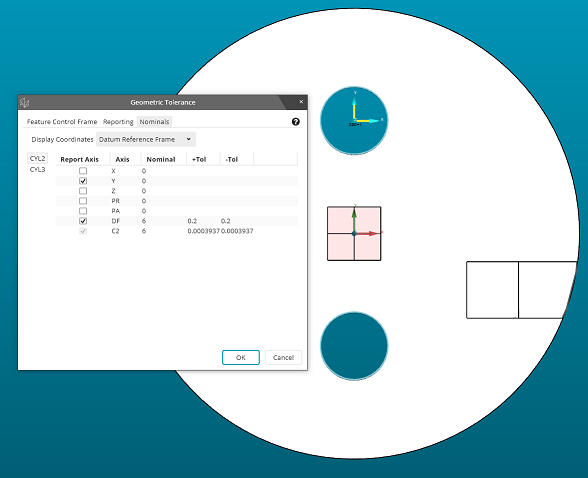

Du kan visualisera de två koordinatsystemen i Grafikfönstret, så här:
I exemplet i bilden ovan är triedern för den nuvarande uppriktningen i mitten av detaljen. Triedern för referenssystemets koordinatsystem visas i det övre hålet.
Triedern uppdateras inte dynamiskt när du använder dialogrutan Geometrisk tolerans. Du måste klicka på Skapa eller OK för att visa den uppdaterade triedern.
Med tabellen med objekt kan du göra följande:
Visa de nominella lägena för de ingående elementen i det valda koordinatsystemet.
Styra storlekstoleranserna för de ingående elementen och referenselementen.
Styra vilka axlar som ska ingå i rapporten.
Du kan styra vilket ingående element som ska visas med flikarna till vänster. Varje element har en liten flik som du kan klicka på, så här:
Med fliken för varje element kan du visa det nominella läget för det ingående elementet.
Kolumnen Rapporteringsaxel i tabellen med nominella värden fastställer om axeln ska ingå i rapporten. Markera kryssrutorna för att visa önskad information.
Kolumnen Axel i tabellen med nominella värden innehåller namnen på axlarna som du vill rapportera. Namnen betyder följande:
X - Detta betyder X-koordinat.
Y - Detta betyder Y-koordinat.
Z - Detta betyder Z-koordinat.
PR - Detta betyder polär radie.
PA - Detta betyder polär vinkel.
DF - Detta betyder elementdiameter (eller storlek).

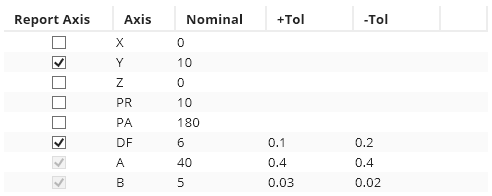

Som du kan se i bilden nedan visas referensnamnen även i axelkolumnen:
Endast referenselement med storlek visas. Kryssrutan Rapporteringsaxel är inte tillgänglig för dessa rader.
Kolumnen Nominella värden innehåller de nominella värdena för axlarna som rapporteras, och de nominella storlekarna för referenselementen med storlek.
Kolumnen +tol i tabellen med nominella värden innehåller plustoleransen för storlek för de ingående elementen och referenselement med storlek. Du kan ändra plustoleransen för storlek här
Kolumnen -tol i tabellen med nominella värden innehåller minustoleransen för storlek för de ingående elementen och referenselement med storlek. Du kan ändra minustoleransen för storlek här
Kryssrutan Undre tolerans visas negativt på fliken Utvärdering i dialogrutan Inställningsval används på samma sätt här som på fliken Toleransrektangel. Mer information finns i "Fliken Toleransrektangel".
När den är avmarkerad är minustoleransen vanligtvis positiv.
När den är markerad är minustoleransen vanligtvis negativ.
