En parallellitetsspecifikation styr hur mycket elementet kan avvika från att vara perfekt parallellt till en referens. Ibland kan du använda en sekundär referens för att styra toleranszonens riktning.
Följande aspekter fungerar tillsammans för den här geometriska toleransen:
Varje ingående element och varje resulterande toleranssatt element
Varje toleranszon
Referenselementen
För att utvärdera den här toleransen omvandlar PC-DMIS varje ingående element till ett toleranssatt element. En beskrivning av detta finns i "Härleda det toleranssatta elementet".
Därefter optimerar PC-DMIS varje toleranssatt element in i respektive toleranszon. Optimeringsprocessen tar hänsyn till eventuella begränsningar som anges av varje referens.
Varje toleranssatt element optimeras oberoende.
Du kan använda följande elementtyper:
cylindrar, koner, plan, linjer, 3D-bredder och 2D-bredder
Vissa elementtyper har ett annat toleranssatt element än det ingående elementets ytdata. De inkluderar konstruerade bästanpassade 3D-linjer, cylindrar, koner, 3D-bredder, 2D-bredder och plan med en modifierare för tangerande plan. Mer information finns i "Härleda det toleranssatta elementet".
När det ingående elementet har en axel, kan formen på toleranszonen vara diametral (med formsymbolen
för toleranszon) eller plan (ingen formsymbol för toleranszon). Följande är de axiella ingående elementen:
Cylinder
Kon
Axlar utan ytor
Information om typerna av elementkommandon som motsvarar dessa elementtyper finns i "Elementtyper med eller utan ytdata".
Här visas ett exempel på parallellitet på en cylinder med en diametral toleranszon:
Här visas ett exempel på parallellitet på en cylinder med en plan toleranszon:
Plana toleranszoner på axiella ingående element kräver att en riktning på toleranszonen anges. Detta beror på att elementet inte har tillräckligt med information för att korrekt rikta in zonen. I dessa fall blir knappen Zonriktning i dialogrutan Geometrisk tolerans synlig. Information om hur man använder den här knappen för att ändra riktning på zonen finns i "Zonriktning" i kapitlet "Fliken Toleransrektangel".
Om en lägestolerans styr X-komponenten för riktningen ska ytnormalvektorn för toleranszonen vara X.
Om det ingående elementet är ett plan, en ytlinje, en 3D-bredd eller en 2D-bredd är formen på toleranszonen alltid plan. Den är riktad parallellt med de nominella ytorna.
Du kan ha mer än ett ingående element, men elementen måste vara av samma typ.
Verkligt värde:
Det här är storleken på den minsta toleranszonen som innehåller det verkliga toleranssatta elementet. Zonen är nominellt riktad till de verkliga referenserna.
Mätt värde:
Det här är storleken på den minsta toleranszonen som innehåller det mätta toleranssatta elementet. Zonen är nominellt riktad till de mätta referenserna.
Anta att du har följande parallellitetsspecifikation:
För specifikation ovan ser det verkliga värdet ut så här:
I bilden ovan visas den verkliga detaljytan med den heldragna linjen, den verkliga referensen representeras av den streckade linjen och den minsta toleranszonen som innehåller det verkliga toleranssatta elementet visas i det skuggade området. Toleranszonen är exakt parallell till den verkliga referensen.
Slutligen ser det mätta värdet (med referensberäkningen STANDARD) ut så här:
Den mätta toleranszonen är exakt parallell till den mätta referensaxeln. I det här fallet mättes inte punkterna med tillräcklig täthet och det mätta värdet är därför mindre än det verkliga värdet.
Varje ingående element måste vara nominellt parallellt till den primära referensen.
Därför måste de nominella värdena för alla indataelement (ingående eller referenser) vara korrekt specificerade. Detta säkerställer att toleranszonen riktas korrekt baserat på referenselementen. Det säkerställer även att kommandot för geometrisk tolerans korrekt identifierar de optimerbara frihetsgraderna.
För en plan zon på axiella element, måste referenssystemet helt begränsa riktningen på toleranszonen. Ytnormalen för den plana toleranszonen måste vara vinkelrät mot varje ingående elements axelvektor.
I PC-DMIS version 2020 R2 och senare tillåts inte längre materialmodifierare på referenser.
När det ingående elementet är en cylinder eller en bredd, tillåter parallellitet en maximal materialmodifierare
som indikerar att specifikationen är vid det maximala materialtillståndet (MMC). Alternativt tillåts en minsta materialmodifierare
som indikerar att specifikationen är vid det minsta materialtillståndet (LMC). Detta innebär att när den orelaterade anliggande enveloppen (eller orelaterade minsta storleken för materialenveloppen LMC) avviker från MMC (eller LMC), läggs en ytterligare tolerans eller "bonustolerans" till toleransen i toleransrektangeln vilket ger en total tolerans. Mer information om denna bonustolerans finns i "Utvärdera storlek med kommandot Geometrisk tolerans".
Anta att ett cylindriskt hål har en parallellitetstolerans på 0,002 vid MMC, så här:
Storlekstoleransen är 0,675 plus eller minus 0,025 vilket innebär att den acceptabla storleken är 0,650 till 0,700. Det maximala materialtillståndet är då 0,650. Om storleken för den mätta anliggande enveloppen är 0,661 är bonustoleransen 0,011 och den totala toleransen 0,013.
När det ingående elementet är ett autoelement av typen cylinder, kan du använda en modifierare för utflyttat toleransområde
, så här:
Detta projicerar (extrapolerar) den mätta elementaxeln enligt beskrivningen i "Härleda det toleranssatta elementet".
När det ingående elementet är ett plan med ytdata, kan du använda en modifierare för tangerande plan
, så här:
Detta gör att det toleranssatta elementet blir ett perfekt format tangerande plan till den verkliga ytan, enligt beskrivningen i "Härleda det toleranssatta elementet".
När det ingående elementet har ytdata och det toleranssatta elementet skiljer sig från det ingående elementets data (koner, cylindrar och bredder), styr elementberäkningstypen hur det toleranssatta elementet beräknas utifrån det ingående elementets ytdata. Mer information finns i "Härleda det toleranssatta elementet".
När minst ett referenselement har ytdata styr referensberäkningstypen hur de mätta referenserna beräknas utifrån referenselementens ytdata. Mer information finns i "Så här beräknas och används referenser i PC-DMIS".

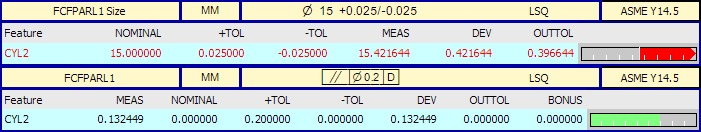

Här visas en exempelrapport för en parallellitetstolerans. Cylinderns storlekstolerans är i den övre etiketten och parallelliteten för den diametrala toleranszonen är i den nedre etiketten.
