Många geometriska toleranser är avsedda att behandlas samtidigt. Om till exempel en tolerans för läges- och/eller ytprofilspecifikation refererar till samma delvis begränsade referenssystem ska du normalt behandla dem samtidigt. Mer information finns i följande standarder:
ASME Y14.5 [2009] avsnitt 4.19
ASME Y14.5 2018 avsnitt 7.19
ISO 5458 - 1998
Du ansvarar för att välja vilka geometriska toleranser som ska behandlas samtidigt. Det gör du genom att skapa ett sammansatt toleranskommando för varje grupp av sammansatta geometriska toleranser.
PC-DMIS kan behandla linjeprofilspecifikationer samtidigt så länge som de har minst en referens, med vi rekommenderar inte detta. Mer information finns i "Linjeprofil".

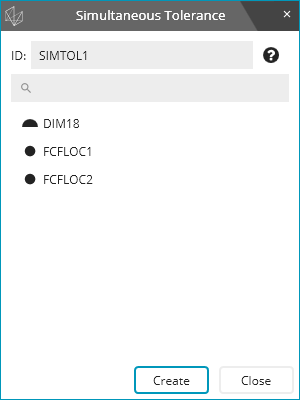

Välj Infoga | Utvärdering | Sammansatt tolerans för att öppna dialogrutan Sammansatt tolerans:
Ändra utvärderings-ID efter behov.
Välj vilka kommandon för geometrisk tolerans som tillhör den sammansatta toleransen.
När du har valt ett kommando för geometrisk tolerans filtreras listan så att den bara visar utvärderingar med samma referenssystem som det första toleranskommandot du valde.
I Redigeringsfönstret ser syntax för kommandoläget ut så här:
SAMTOL2 =SAMMANSATT_TOLERANS/FCFLOC2,FCFLOC5,FCFPROF12,,
Som i dialogrutan är de enda kontrollerna i Redigeringsfönstret utvärderings-ID och vilket kommando för geometrisk tolerans som tillhör den sammansatta toleransen.
Betrakta det sammansatta toleranskommandot som en kommentar eller ett direktiv. Inget händer om du kör det. Det visas heller inte i rapporten. I stället ändrar det sammansatta toleranskommandot hur de geometriska toleranserna utvärderas.
Under körning håller PC-DMIS reda på om ett kommando för geometrisk tolerans tillhör det sammansatta toleranskommandot. Programmet håller även reda på vilka övriga kommandon för geometrisk tolerans som också är en del av det sammansatta toleranskommandot. Om du har mätt alla indata till alla sammansatta toleranser (så att toleransen är redo att utvärderas) sker den sammansatta beräkningen. Om du inte har mätt alla indataelement är toleransen inte redo att utvärderas. I detta fallet visas meddelandet "Väntar på utvärdering" i alla kommandon för geometrisk tolerans i den sammansatta gruppen. Meddelandet identifierar vilken geometrisk tolerans som orsakar fördröjningen, samt vilka element som ännu inte har mätts. Din rapport visar också temporärt "Väntar", i stället för ett mätt värde. När du har mätt alla indataelement uppdaterar PC-DMIS Redigeringsfönstret och rapporten med de mätta värdena.

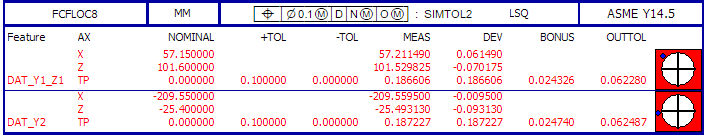

Rapporten för en tolerans som tillhör en sammansatt tolerans ser ut så här:
Rapporten är i grunden samma som alla övriga geometriska toleranser. PC-DMIS visar etiketten i rapporten på samma plats som om det inte var en sammansatt tolerans. Du kan se om toleransen var sammansatt från texten i etikettrubriken. Till exempel är SIMTOL2 denna text i bilden ovan. Den anger vilket sammansatt toleranskommando som kommandot för geometrisk tolerans tillhör.
PC-DMIS behandlar inte nedre segment av sammansatta läges- eller profiltoleranser samtidigt. Det övre segmentet är sammansatt med andra toleranskommandon, men eventuella nedre segment behandlas av PC-DMIS som oberoende av allt annat.
Din mätrutin behöver inte någon särskild struktur för att använda sammansatta toleranser. Var dock uppmärksam på att om PC-DMIS under körning ännu inte har mätt några element, så visas meddelandet "Väntar" när den första geometriska toleransen i en sammansatt grupp körs.
Det enklaste sättet att undvika det temporära meddelandet "Väntar" är att först mäta alla dina element, och sedan placera alla toleranser efter alla dina element. Detta säkerställer att alla toleranser är redo att utvärderas, och du får aldrig meddelandet "Väntar".
Om du använder uttryck med dina kommandon för geometrisk tolerans ska du placera dem tillräcklig långt ned i din rutin så att du inte får resultatet "Väntar".
Kommandot (SAMMANSATT_TOLERANS) för sammansatt tolerans introducerades i PC-DMIS 2020 R2. Det här kommandot fungerar med det nya kommandot för geometrisk tolerans. Tidigare hade PC-DMIS kommandot för sammansatt utvärdering (SAMMANSATT_UTVÄRDERING). Det var utformat för att fungera med XactMeasure-kommandot. Det nya kommandot för sammansatt tolerans fungerar annorlunda från kommandot för sammansatt utvärdering:
Sammansatt utvärdering |
Sammansatt tolerans |
XactMeasure-toleranser var inte markerade för körning (blåa i kommandoläget i Redigeringsfönstret). |
Geometriska toleranser är markerade för körning (vita i kommandoläget i Redigeringsfönstret). |
XactMeasure-toleranser hade inget i rapporten. |
Geometriska toleranser rapporteras som vanligt, och en liten kommentar i rapporten anger att de tillhör en sammansatt grupp. |
Rapporten för sammansatta utvärderingar inkluderade alla resultat från alla toleranser i den sammansatta gruppen. |
Sammansatta toleranser producerar inte något i rapporten. |
Om du öppnar ett program från version 2020 R1 eller tidigare, gör PC-DMIS följande:
Omvandlar eventuella kommandon för sammansatt utvärdering till kommandon för sammansatt tolerans
Omvandlar XactMeasure-toleranser till kommandon för geometrisk tolerans
Markerar kommandona för geometrisk tolerans för körning (vita i kommandoläget i Redigeringsfönstret)
Om linjeprofilspecifikationer ingår i ett kommando för sammansatt tolerans som inte refererar till några referenser så omvandlar PC-DMIS dem till en ytprofil.
Ytterligare information om migrering finns i "Migrering från XactMeasure".
