Välj menyalternativet Arkiv | Direct CAD Interfaces | NX för att öppna dialogrutan Importera.
Gå till mappen som innehåller filen som ska importeras.
Välj en NX-detalj (med filtillägget .prt).
Klicka på Importera för att importera NX-filen.
Dialogrutan Importera lager visas. I dialogrutan visas lagren som innehåller CAD-data tillsammans med eventuella kategorier för lagren.

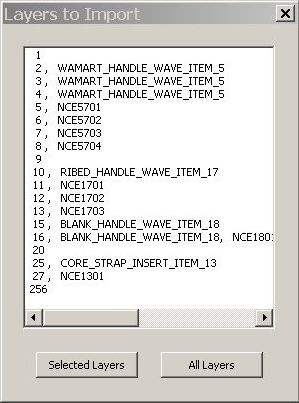

Dialogrutan Importera lager
Importera CAD-data från endast vissa lager genom att markera önskade lager och klicka på Markerade lager.
Klicka på Alla lager för att importera CAD-data från alla lager.
De valda lagren från .prt-filen importeras till PC-DMIS. En förloppsindikator visar statusen för importen.
Använd PC-DMIS som vanligt.
Under importen kan du använda knappen Avbryt för att avbryta importen. Om du redan har en inläst CAD-modell före importen kommer PC-DMIS att behålla den tidigare CAD-modellen.
Tidsfel
Om det tar för lång tid att ansluta till NX uppstår ett tidsfel. Om detta sker visas meddelandet "Allvarligt fel: NX-kommunikationsfel" i PC-DMIS. Klicka på OK för att stänga meddelandet. Då stängs även NX DCI. PC-DMIS fortsätter dock att fungera. För att starta om NX måste du först starta om PC-DMIS.
Du kan styra tiden det tar innan tidsfelet uppstår i PC-DMIS med posterna PartLoadTimeout och CommandTimeout. Mer information om dessa poster finns i "Ändra poster för NX i Inställningar".
