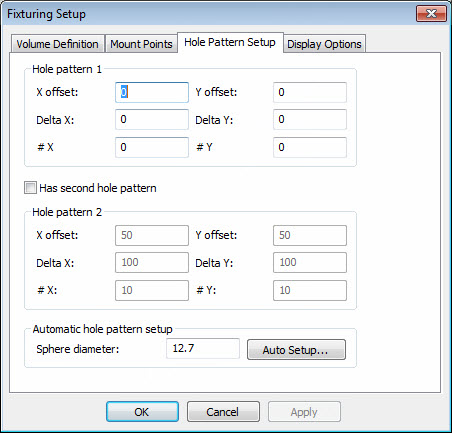

Dialogrutan Fixturinställning - fliken Inställningar, hålgrupp
Ange egenskaper för hålgrupper för manuella (mekaniska) system. Hålgruppen hänvisar till de gängade hål på bordet som pelaren är ansluten till. Pelaren kan flyttas inom ett definierat område på linjalen som sitter på pelarbasen. Pelaren är fastklämd på ett mellanlägg som är fastskruvat i ett av de gängade hålet i hålgruppen. Det går att skapa två regelbundna grupper.
Använd en av följande metoder för att definiera hålgrupper:
Metod 1
Ange värdena för X-offset och Y-offset för att definiera mittpunkten för det första hålet i gruppen. Detta kan göras med kalibrering/mätning.
Definiera värdena för Delta X och Delta Y vilka representerar X- och Y-steget.
Ange antalet rader i X-riktningen (#X) och Y-riktningen (#Y).
Klicka på OK eller Verkställ för att acceptera ändringarna.
Metod 2
Ange Sfärdiameter i området Automatisk inställning, hålgrupp. Detta anger diametern på sfären som din kalibrerade mätspets mäter som en del av den automatiska inställningen. Sfären sitter på det första hålet i gruppen. Genom att mäta mittpunkten för sfären etableras XY-läget för det första hålet.
Klicka på Auto inst. för att starta den guidade proceduren för att kalibrera en eller flera hålgrupper.
Den guidade proceduren beskrivs i sekvensen med skärmdumpar (HolepatternSetup1 till och med HolePatternSetup5).
