Dialogrutan Fixturinställning - fliken Volymdefinition

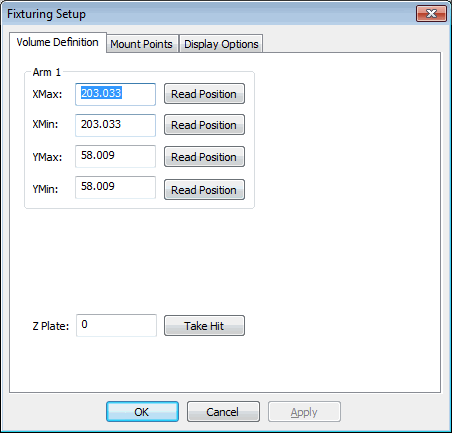

Med fliken Volymdefinition definieras mätvolymen för varje arm som används med ditt flexibla fixtursystem. Du kan definiera volymen genom att flytta maskinen till min- och maxläget för X- och Y-axeln och klicka på Läs position för att samla in värdena för Xmax, Xmin, Ymax och Ymin. Du kan även skriva in värdena manuellt i rutorna.
Värdet för Z-plan representerar höjden på basplattan som fixturkomponenterna sitter fast på. Klicka på Ta mätpunkt och ta en mätpunkt från basplattan. När du klickar på Ta mätpunkt visas dialogrutan Körning.

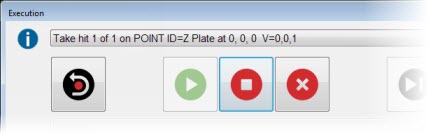

Dialogrutan Körning
Följ anvisningarna för att ta en mätpunkt på Z-plan. Detta lägger till värdet för Z-plan i dialogrutan. Du kan även ändra värdet manuellt.
