Det här avsnittet beskriver hur man konfigurerar system med dubbla armar för användning med flexibla fixturer. För system med fler än två armar liknar processen för att konfigurera varje ytterligare arm den för ett system med dubbla armar. Konfigurationen av ett system med dubbla armar görs i masterdatorn (primär arm). Information om hur man konfigurerar flexibla fixtursystem finns i "Använda Fixtursysteminställning"
Dialogrutan Välj system - dubbla armar
Välj vilket system med flexibla fixturer som ska konfigureras från listrutan i dialogrutan Välj system. Ange värden i rutorna Antal armar och Maskintyp. Ange två armar för master-/slavläget för system med dubbla armar. Klicka på OK för att acceptera ändringarna. Dialogrutan Fixtursysteminställning visas med de gjorda ändringarna.

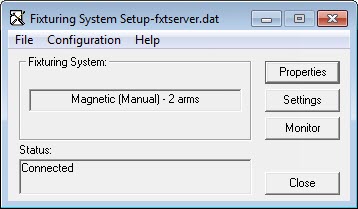

Dialogrutan Fixtursysteminställning - Dubbla armar
Det går att ställa in parametrarna för system med dubbla armar på två ställen:
Klicka på Egenskaper i dialogrutan Fixtursysteminställning och ändra egenskaperna för både arm 1 och arm 2.
Tryck på F12 för att öppna dialogrutan Fixturinställning i PC-DMIS. Gör lämpliga ändringar på varje flik.
Mer:
Konfigurera dubbla armar med egenskaper i Fixtursysteminställning
