Dialogrutan Egenskaper – fliken Moduler

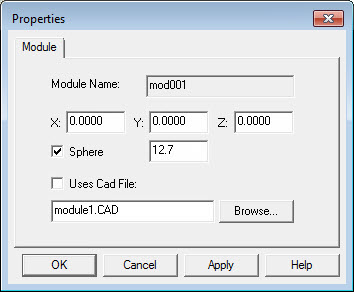

Med fliken Moduler i dialogrutan Egenskaper kan du ange läge, sfärstorlek och CAD-filer för modulen.
Modulnamn - Visar namnet som getts till modulen. Det identifierar modulen när du skapar en fixtur.
XYZ - Fastställer det mätta offsetvärdet för modulen från mittpunkten på pelarsfären till kontaktpunkten (eller mittpunkten på modulsfären om kontaktpunkten på modulen är en sfär). Slutpunkten på modulen är antingen mittpunkten på modulsfären om sådan finns, eller en punkt som har definierats på eller utanför själva modulen, om modulen är en "netpad"-modul.
Sfär - Fastställer om kontaktpunkten är en sfär. Rutan till höger fastställer diametern på kontaktpunktssfären.
Använder CAD - Fastställer om PC-DMIS ska koppla en anpassad CAD-modell med modulen för visning i Grafikfönstret. Information om att skapa en anpassad CAD-modell finns i "Skapa en anpassad CAD-modell". Om du markerar den här kryssrutan måste du ange CAD-namnet i rutan Använder CAD.
Rutan under kryssrutan Använder CAD definierar CAD-filen som du använder för att representera modulen. Använd knappen Bläddra för att leta upp CAD-filen från datorn. Det valda filnamnet visas i rutan. Information om hur man skapar en CAD-fil som kan användas med PC-DMIS finns i "Skapa en anpassad CAD-modell".
Klicka på Verkställ för att använda ändringarna som gjorts för modulen.
Klicka på OK när du är klar med ändringarna av alla fixturegenskaper.
