En laserautocirkel har skapats på en tunnplåtsdetalj som har scannats från båda sidor.

Elementextraheringen med vertikal klippningszon har ställts in med inberäkning av detaljavvikelser, som i detta fall är större än tunnplåtens tjocklek.

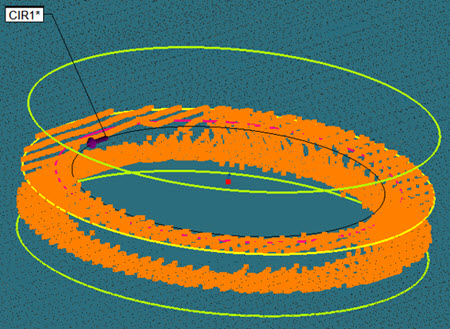

I den här bilden har inte max infallsvinkel använts:

Eftersom normalen för de scannade punkterna inte beaktas används data från båda sidor av detaljen i den extraherade cirkeln.

---

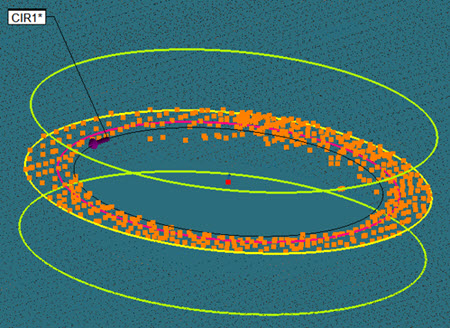

I den här bilden har en max infallsvinkel på 75 grader använts:

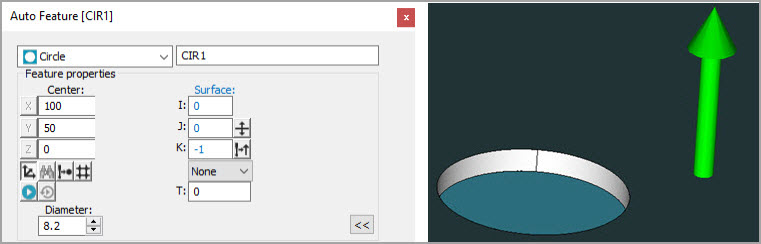

Den beräknade normalen för varje punkt i klippningszonen jämförs mot laserautocirkelns teoretiska ytnormalvektor. Punkter med en vektor som faller utanför denna vinkel används inte för beräkning av elementet.
