3D-element med hjälp av max infallsvinkel

Laserautoelement har en vågrät och vertikal klippningszon. Alla scannade punkter i klippningszonen utvärderas initialt.

När du använder 3D-element (ytpunkt, plan, cylinder, kon och sfär) används den här inställningen för jämförelse av den beräknade normalen för varje scannad punkt mot elementens teoretiska normal eller CAD-ytans vektor om en CAD-modell har använts.

PC-DMIS utesluter punkter med en vektor som faller utanför denna vinkel när elementet mäts.

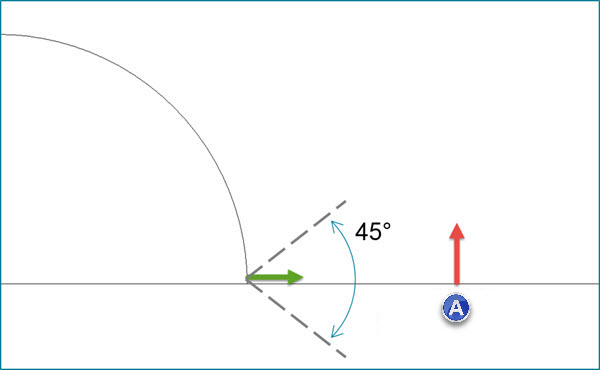

(A) - Plan (intilliggande yta)

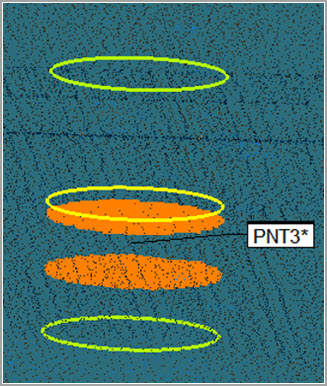

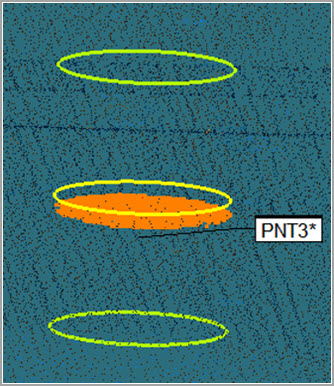

Exempel på max infallsvinkeln som tillämpats på ett 3D-laserautoelement av typen punkt

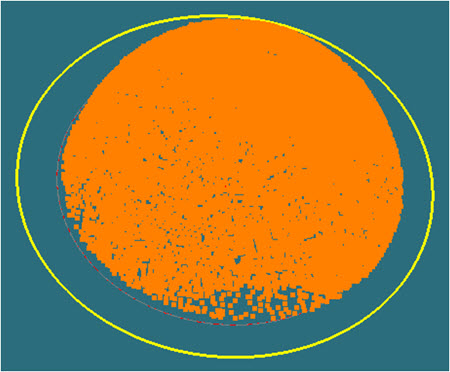

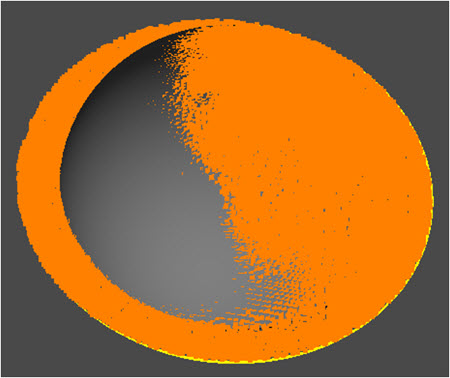

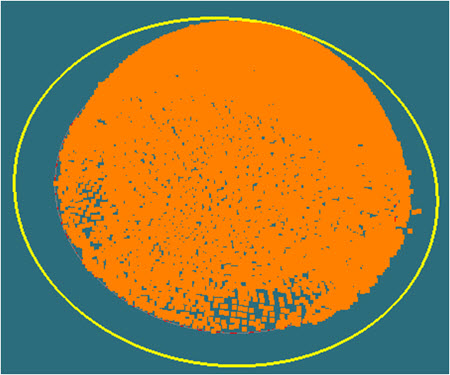

Exempel på max infallsvinkeln som tillämpats på ett 3D-laserautoelement av typen sfär
