Cylindermätning
Justera bearbetningsfönstret i laservyn så att så stor del som möjligt av den cylindriska ytan inkluderas. Laserplanet måste vara ungefär vinkelrätt mot cylinderaxeln (< 30 graders avvikelse). Beroende på cylinderns diameter använder PC-DMIS en av följande körvägar när mätningen utförs.
Körväg 1: Enkel scanåtgärd
Cylindrar med en diameter som är mindre än den användbara delen av remsan. A är scanrörelsen.
Körväg 2: Flera scanåtgärder
Cylindrar med en diameter som är större än den användbara delen av remsan.
När du utför en laserscanning av ett element med ett vridbart Tesastar-mäthuvud är den bästa scanningsriktningen troligen längs elementets vektor eller vinkelrätt mot den. Detta beror dock på huvudets förmåga att rotera till en vinkel som låter dig scanna i en riktning vinkelrätt mot remsans riktning.
Tappmätning
Enkel scanåtgärd
Justera bearbetningsfönstret i laservyn så att så stor del som möjligt av den cylindriska ytan inkluderas. Laserplanet måste vara ungefär 30-60 grader mot cylinderaxeln. Scanningen måste fånga in området på tappens basplan där cylindern är monterad.
Laserscanning med en enda passering av en tappcylinder

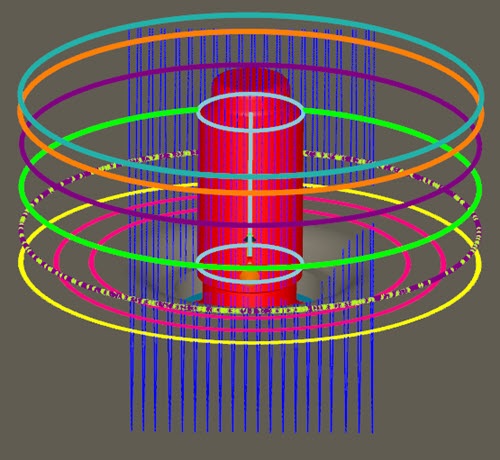

Exempel på hur man skapar en körväg för direktmätta cylinderlaserelement med ett automatiskt vridbart mäthuvud:
