Programvaran extraherar de nominella och uppmätta start- och slutpunkterna för skjutmåttets kalibrering när:
Du skapar skjutmåttet
Du kör skjutmåttet i mätrutinen
Programvaran använder start- och slutpunkterna för att beräkna mittpunkten. Därefter projiceras mittpunkten på den valda axeln.
Dessa punkter är inte individuella element i Redigeringsfönstret. De är interna komponenter i skjutmåttsverktyget.
Start-, mitt- och slutpunkten visas automatiskt som konstruerade offsetpunkter i dialogrutorna Utvärdering, Konstruktion, och Uppriktning. Du kan utvärdera punkterna och använda dem i en bästanpassning, till exempel när du uppriktar en gjuten del som har överflödigt material.
Följande exempel visar olika användningar av skjutmåttets start-, mitt-, och slutpunkter när du skapar element och uppriktningar:
Exempel på alternativ för start-, mitt- och slutpunkt, när du skapar ett konstruerat element
Exempel på alternativ för start-, mitt- och slutpunkt, när du skapar en lägesutvärdering av ett element
Exempel på alternativ för start-, mitt- och slutpunkt, när du skapar en uppriktning
Exemplet visar användning av begränsnings- och Offsetmetoder när ett element för skjutmått definieras:

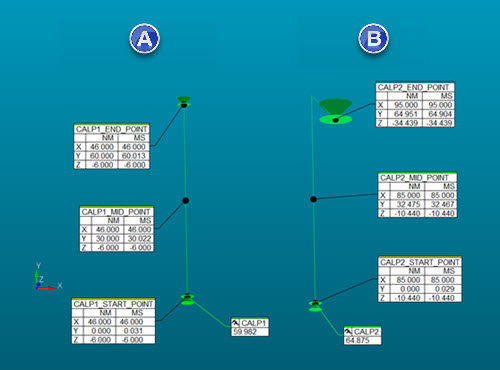

Exempel på skjutmåttspunkter genom användning av begränsade (vänster) och offsetmetoder (höger)
(A) - Skjutmått1 slutpunkter begränsade till Y-axeln
(B) - Skjutmått2 slutpunktsoffset till Y-axeln
