Skapa en uppriktning punktmängd/CAD

Gör följande för att skapa en uppriktning punktmängd mot CAD:

1. Kontrollera att du har en importerad CAD-modell i Grafikfönstret och ett PKTMGD-kommando i mätrutinen. Dessa element är nödvändiga för att upprikta punktmängder till CAD.

2. Välj menyalternativet Infoga | Punktmängd | Uppriktning.

Om du är i kommandoläget kan du även skriva in kommandot PKTMGDCADBA i Redigeringsfönstret mellan kommandona UPPRIKTNING/START och UPPRIKTNING/SLUT för att öppna den här dialogrutan.

Dialogrutan Uppriktning punktmängd/CAD visas:

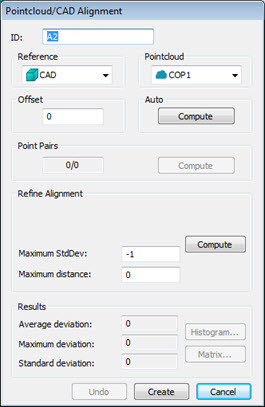

Dialogrutan Uppriktning punktmängd/CAD

För en komplett beskrivning av dialogrutan Uppriktning , se "Beskrivning av dialogrutan punktmängd/CAD-Uppriktning" i dokumentationen om PC-DMIS Laser.

3. En temporär och delad skärmvisning av CAD-modellen och punktmängder visas i Grafikfönstret. Du kan använda denna delade vy för att visuellt se var uppriktningen sker. Välj referenspunkt från listrutan Referens, antingen från själva CAD-modellen eller från en definierad punktmängd.

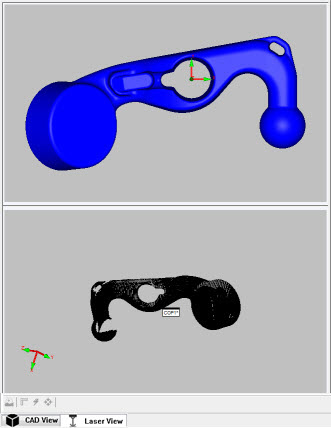

Delad skärmvisning som visar CAD-modellen i den översta vyn och punktmängden i den nedersta vyn

4. Om du har fler än en punktmängd i mätrutinen väljer du punktmängderna från listan Punktmängd.

5. Utför uppriktningen:

1. Klicka på Beräkna från området Auto. Du bör endast använda detta när du har en komplett scanning av detaljens yttre ytor. Detta utför automatiskt en uppriktning av rutnätet av punktmängden till CAD och en finjustering av uppriktningen som dess generering.

2. Använd först området Punktmängd/CAD-par för att utföra en grovuppriktning som bringar punktmängden tillräckligt nära CAD-modellen (om den inte redan är nära) för att vid behov göra det möjligt att ytterligare finjustera uppriktningen. Den här typen av uppriktning ska användas om punktmängden inte är komplett eller om den innehåller scannade data som tillhör fixturen, bordet osv.

1. Klicka på önskat antal punkter i punktmängden.

2. Klicka på motsvarande platser i CAD-modellen.

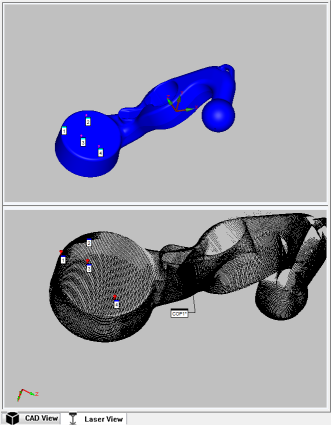

   Delad skärmvisning som visar de markerade CAD-punkterna (överst) och motsvarande punktmängdspunkterna (längst ner)

3. Ju fler punkter du väljer i modellens och punktmängdens olika områden, desto bättre blir grovuppriktningen.

4. Klicka på Beräkna för att skapa grovuppriktningen.

3. Använd därefter området Finjustera uppriktning när du vill finjustera din uppriktning. Detta bringar punktmängden närmare din CAD-modell. För erhålla en bra finjusterad uppriktning bör punkterna i punktmängden vara nära CAD-punkterna när den inledande grova uppriktningen görs.

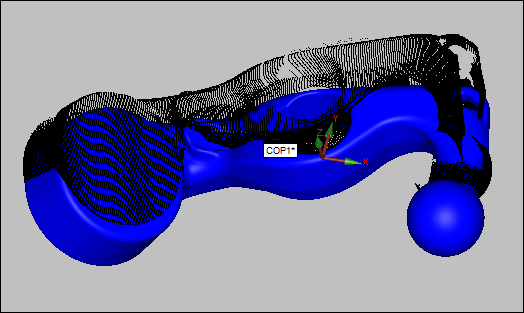

   Exempel på en grovuppriktning mot CAD som behöver finjusteras

1. Definiera det totala antalet slumpmässiga urvalspunkter som skall användas i varje iteration i rutan Totalt antal punkter.

2. Definiera antalet iterationer i rutan Maximalt antal iterationer.

3. Definiera den maximala standardavvikelsen för körningen av autouppriktningen mellan punkterna i punktmängden och CAD-modellen med rutan Maximal std.avv.. När kommandot för autouppriktningen exekveras och standardavvikelsen för punktmängds-/CAD-avvikelser är större än det definierade maxvärdet, kan du välja punktpar för att erhålla en bättre uppriktning. Standardvärdet är -1 vilket motsvarar en oändlig tillåten standardavvikelse.

4. Definiera det maximala avståndet för CAD-punkterna som ska användas i de bästanpassade rutinerna. Standardvärdet är 0. I detta fallet använder PC-DMIS ett internt maxavstånd baserat på storleken på punktmängden som används.

5. Klicka på Beräkna för att finjustera uppriktningen.

6. Om en del av punktmängden inte uppriktas bra med CAD-modellen, så kan du klicka på knappen Ångra och beräkna om med samma typ av uppriktning men med ytterligare parametrar, eller så kan du prova med en annan uppriktning.

7. Om du har en ytmodell som representerar en tunnplåtsdetalj och du vill upprikta mot offsetytorna ska du definiera ett offsetvärde som representerar tunnplåtsdetaljens konstanta tjocklek.

8. Använd området Resultat för att bestämma hur bra punktmängden är uppriktad med CAD-modellen. Gör eventuella ändringar av värdena för Offset eller Finjustera uppriktning för att vid behov förbättra uppriktningen. Om du ändrar något måste du klicka på Beräkna för att generera om uppriktningen med de nya värdena.

9. Klicka på Skapa när du är nöjd med uppriktningen. Den temporära delade skärmvisningen stängs i PC-DMIS och COPCADBF-kommandot placeras i Redigeringsfönstret. Information om kommandot i Redigeringsfönstret finns i "PKTMGDCADBA-kommandots text i kommandoläget".

Vid behov kan du justera registerposten CadGridSizeForPointcloudCadAutoAlignment för att definiera avståndet mellan punkterna i rutnätet som används för att rikta upp punktmängden till CAD-modellen.
