Den här algoritmen kan beräkna ytpunkten genom att passa in en lokal referens med dubbel krökning på scanpunkterna i det cirkulära området som definieras av parametrarna för horisontell och vertikal klippning.
Metoden är särskilt användbar när du ska beräkna ytpunkter på fyllnadsytor.
Bilderna nedan visar en jämförelse av resultaten av algoritm som används på en punkt på en fyllnadsyta med dubbel krökning för följande:.
Utökad ytpunkt
Utökad sfärisk ytpunkt
Utökad plan yta

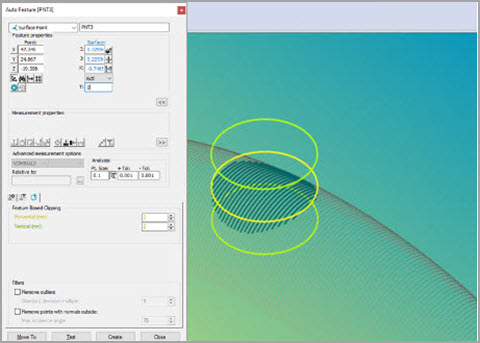

Information om utökad ytpunkt

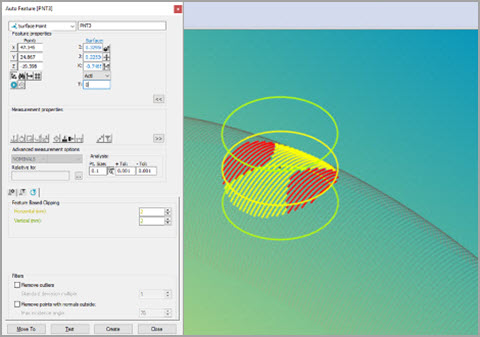

Information om utökad sfärisk punkt

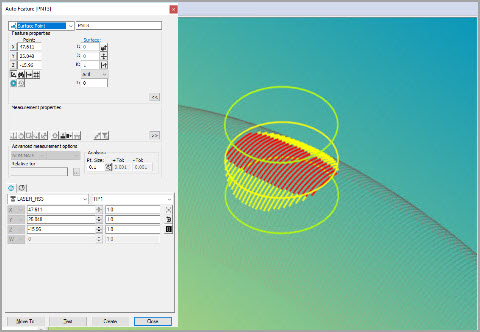

Information om utökad planytpunkt

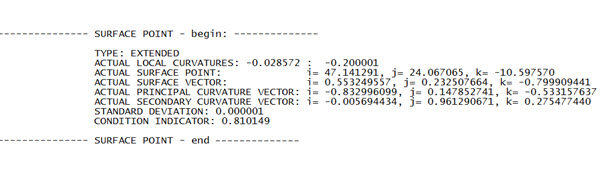

Om en loggfil är aktiverad finns det ytterligare resultat av beräkningen av utökade ytpunkter i filen "WaiFE_Debug.txt" som finns i mappen C:\ProgramData\Hexagon\PC-DMIS\2022.2\NCSensorsLogs\FeatureExtractor:
Värdet för tillståndsindikatorn (CI) är ett nummer från 0 (noll) till och med 1. Det indikerar kvaliteten på punktfördelningen. 0 (noll) indikerar en dålig fördelning och 1 en bra fördelning. Normalt anses ett värde på 0,4 vara acceptabelt.
