Du kan extrahera ett laserautoelement från ett rutnätsdataobjekt med dialogrutan Autoelement för laser.
Detaljerad information om hur man extraherar ett laserautoelement av typen ytpunkt från ett rutnätsdataobjekt finns i "Extrahera ett laserautoelement av typen ytpunkt från ett rutnät".

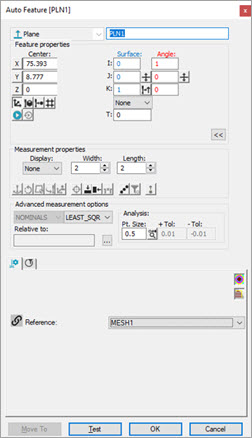

Om det bara finns ett rutnät i din mätrutin, tillämpar PC-DMIS rutnätet som standard för ditt referensdatobjekt. Om det finns en PKTMGD (eller fler än en PKTMGD) och en eller flera rutnätsobjekt, måste du välja rätt objekt med referensdata från listan Referens i fliken Elementextrahering i Mäthuvudsverktyget.
Vid extrahering av laserautoelement från ett rutnätsdataobjekt beaktas först alla triangelhörn inuti extraheringszonen som definieras av den horisontala och vertikala klippningen. Visa punkterna som faller inom extraheringszonen genom att klicka på Visa/dölj segregerade punkter (
) på fliken Egenskaper, laserscan.
Klicka på knappen Testa för att mäta elementet och visa dess mätta punkter.
Exempel på element extraherade från ett rutnätsdataobjekt

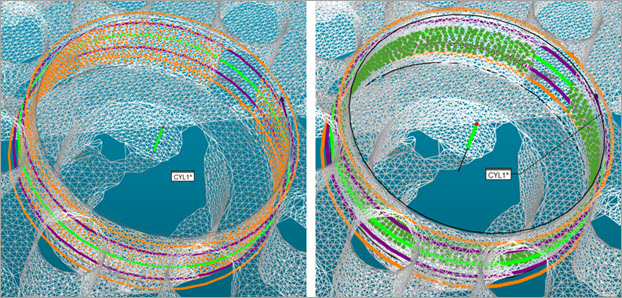

Exempel på ett extraherat cylinderautoelement från ett rutnätsdataobjekt

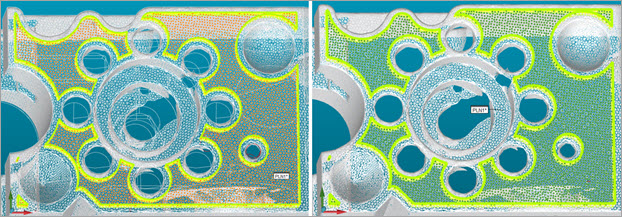

Exempel på ett extraherat planautoelement från ett rutnätsdataobjekt
Orange punkter visa segregerade punkter som hittas i zonen för extrahering.
Gröna punkter visar mätta punkter efter att PC-DMIS utfört teståtgärder när du klickar på knappen Testa .
