Grafisk analys av flush och spel

Analysen av flush och spel består av följande tre komponenter. Hänvisa till diagrammet längst ner i detta avsnitt:

Spelområde - I spelområdet ligger punkterna som analyseras i en ruta som är centrerad längs spelvektorn. Rutans höjd är 60 % av spelets längdvärde. Bredden är 130 % ar spelets längdvärde.
Flushområde på mastersidan - I flushområdet på mastersidan ligger punkterna som analyseras i ett område som startar i punkten på mastersidan i motsatt riktning från vektorn på masterkanten. Området har en längd som är 60 % av spelets längdvärde.
Flushområde på mätarsidan - I flushområdet på mätarsidan ligger punkterna som analyseras i ett område som startar i punkten på mätarsidan i motsatt riktning från vektorn på mätarsidan. Området har en längd som är 60 % av spelets längdvärde.

Analysen av flush och spel utförs med hjälp av följande mätta objekt.

Avstånden för den mätta punkten för flush och spel beräknas i PC-DMIS utifrån följande fyra mätta referensplan:

De första två planen är referensplanen för analysen av spel som definieras från de två mätta minsta avståndspunkterna (där spelavståndet beräknas) och den mätta spelvektorn.
Det tredje planet är det mätta analysreferensplanet på mastersidan. Det definieras av den mätta punkten på mastersidan och den mätta ytvektorn på mastersidan.
Det fjärde planet är det mätta analysreferensplanet på mätarsidan. Det definieras av den mätta punkten på mätarsidan och den mätta ytvektorn på mätarsidan.

För att reducera analystiden använder PC-DMIS endast de punkter som ligger närmast snittplanet (mindre än 0,5 mm eller 0,19685 tum).

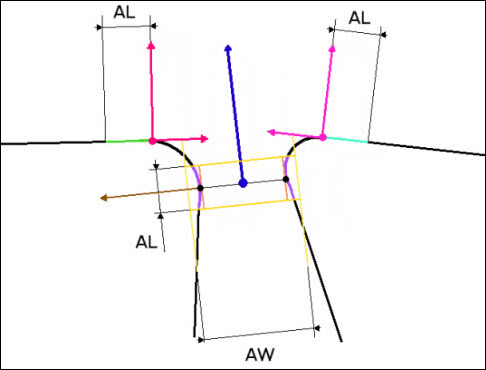

Diagram över grafisk analys:
