Parametrarna beskrivs visuellt i bilderna nedan.
Flush - I den här rutan visas höjdskillnaden mellan två matchande tunnplåtsdetaljer. Huruvida flush-värdet är positivt eller negativt beror på om det är högre eller lägre än mastersidan.
Spel - I den här rutan visas avståndet (i samma plan) mellan två matchande tunnplåtsdetaljer.
Indrag - Indraget anger avståndet från spelets kant till mätpunkten för flush-värdet.
Distans - Distansen är en cirkel vid indragspunkten som används för att beräkna ytnormalerna som används i beräkningen.
Spelriktningsvektor - Dessa rutor i området Egenskaper för element definierar riktningen på spelet.

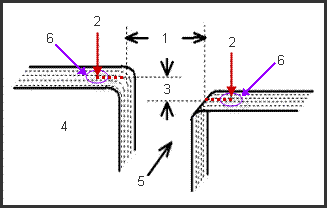

Figur över flush och spel
Nyckel:
1 - Spel
2 - Indrag
3 - Flush (till vänster visas negativ flush)
4 - Mastersida
5 - Snittvektor
6 - Distans
"Mastersidan" är alltid sidan till vänster om scan-/spelriktningen.
Riktningen för scanåtgärden styrs av den angivna snittvektorn och inte av riktningen på laserremsan.
Riktning för scanåtgärd
(A) - Mastersidan (B) - Scanrörelsen
"Mastersidan" är alltid sidan till vänster om snittvektorn.

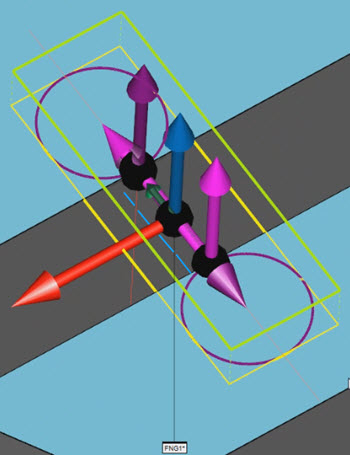

Exempel på autoelementet flush och spel i Grafikfönstret Exemplet visar indrag (röda linjer), distans (lila cirklar), djup (blå linje), horisontalt klippningsområde (gula linjer), vertikalt klippningsområde (gröna linjer), vyvektor (blå pil) och snittvektor (röd pil).
