Knappen Aut. högsta punkt
Använd alternativet Aut. högsta punkt för att söka i ett användardefinierat sökområde på detaljen efter den högsta punkten i det aktuella arbetsplanet. Då görs en sökning inom området efter den högsta punkten. Funktionen söker inte de befintliga punkterna i mätrutinen.
När du kör ett högsta punkt-element görs en sökning efter den högsta punkten i sökområdet och värdet returneras. Resultatet av sökningen blir en enda punkt som definieras med X-, Y- och Z-koordinater och en anloppsvektor.

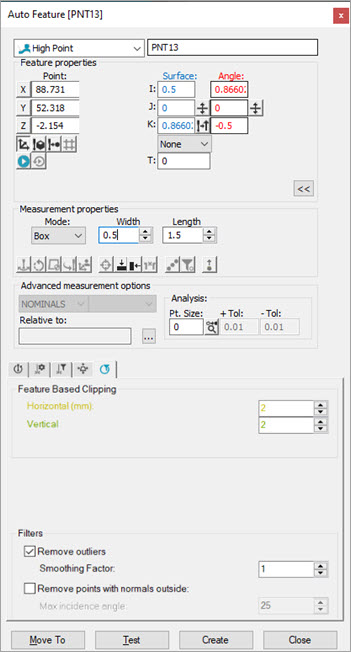

Dialogrutan Autoelement - Högsta punkt
Gör följande för att mäta en högsta punkt med en lasersensor:
Öppna dialogrutan Autoelement (Infoga | Element | Auto | Punkt) och klicka på Högsta punkt. Du kan även öppna den från verktygsfälten Autoelement eller QuickMeasure (Visa | Verktygsfält).
Gör något av följande:
Klicka på CAD-modellen i Grafikfönstret för att ge punkten ett läge och en vektor. Skriv manuellt in övrig information.
Flytta maskinen till punktens läge med hjälp av fliken Laser i Grafikfönstret. Klicka sedan på Läs av koordinat (punkt) från läge i området Egenskaper (
) för element. Skriv manuellt in övrig information.
Skriv manuellt in all teoretisk information för x, y, z, i, j, k osv.
Utgå från området Mätegenskaper och välj antingen Ruta eller Cirkulär från listan Läge. Information om området finns i avsnittet "Området Mätegenskaper" i den centrala dokumentationen för PC-DMIS.

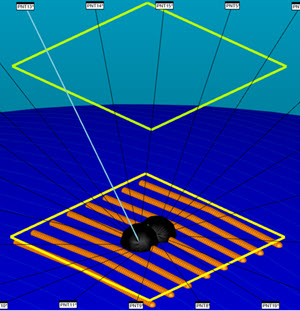

Om du väljer Ruta från listan Läge definieras ett rektangulärt sökområde som fastställer elementet högsta punkt. Använd rutorna Bredd och Längd för att definiera området.

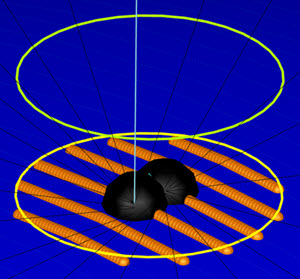

Om du väljer Cirkulär från listan Läge definieras ett cirkulärt sökområde som fastställer elementet högsta punkt.
Klicka på Visa segregerade punkter (
) på fliken Egenskaper, laserscan i Mäthuvudsverktyg för att visa de segregerade punkterna inuti sökområdet, se ovanstående två bilder.
Utgå från listan Referens och välj det punktmängds- (PKTMGD) eller rutnätselement från vilket den högsta punkten ska extraheras från, eller välj Inaktivera för en direkt mätning.
Gå igenom flikarna Egenskaper, laserscan, Egenskaper för filtrering och Laseregenskaper, laserklippområde i Mäthuvudsverktyg och ange all nödvändig information.
Klicka på knappen Testa om du vill testa elementet innan du skapar det.
Varning! Med denna åtgärd flyttas maskinen. Håll dig undan från maskinen så att du inte skadar dig. Undvik maskinskador genom att köra maskinen på en låg hastighet.
Klicka på Skapa och sedan på Stäng.
